BORNES DE L'ECU
CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (MAITRE)
|
N° de borne (Symbole) |
Couleur du câblage | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|---|
|
W5-4 (OMIR) - W5-10 (BRGD) |
R - W-B | Source d'alimentation électrique du témoin de rétroviseur extérieur droit |
Indicateur de rétroviseur extérieur droit allumé |
3,5 à 9,5 V |
| Le témoin de rétroviseur extérieur droit clignote |
Alternant entre 0 à 9,5 V | |||
|
Indicateur de rétroviseur extérieur droit éteint |
En dessous de 1 V | |||
|
W5-5 (BRB) - W5-10 (BRGD) |
B - W-B | Source d'alimentation IG |
Contacteur du moteur en position OFF |
En dessous de 1 V |
| Contacteur du moteur en position ON (IG) |
11 à 14 V | |||
| W5-10 (BRGD) - Masse de carrosserie |
W-B - Masse de carrosserie | Masse |
En permanence | En dessous de 1 V |

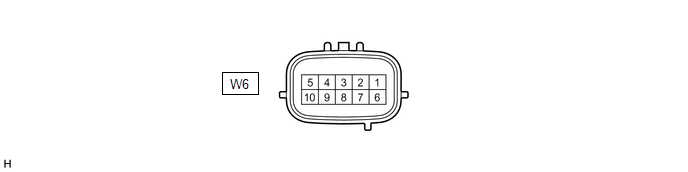

CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (AUXILIAIRE)
|
N° de borne (Symbole) |
Couleur du câblage | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|---|
|
W6-3 (BUZ) - W6-10 (BLGD) |
W - W-B | Signal de fonctionnement de l'avertisseur sonore RCTA (signal sonore de contrôle d'angle mort) |
Le signal sonore RCTA (avertisseur sonore de contrôle d'angle mort) ne retentit pas |
11 à 14 V |
| Le signal sonore RCTA (avertisseur sonore de contrôle d'angle mort) retentit |
Alternant entre 0 à 14 V | |||
|
W6-4 (OMIL) - W6-10 (BLGD) |
R - W-B | Source d'alimentation électrique du témoin de rétroviseur extérieur gauche |
Indicateur de rétroviseur extérieur gauche allumé |
3,5 à 9,5 V |
| Le témoin de rétroviseur extérieur gauche clignote |
Alternant entre 0 à 9,5 V | |||
|
Indicateur de rétroviseur extérieur gauche éteint |
En dessous de 1 V | |||
|
W6-5 (BLB) - W6-10 (BLGD) |
B - W-B | Source d'alimentation IG |
Contacteur du moteur en position OFF |
En dessous de 1 V |
| Contacteur du moteur en position ON (IG) |
11 à 14 V | |||
| W6-10 (BLGD) - Masse de carrosserie |
W-B - Masse de carrosserie | Masse |
En permanence | En dessous de 1 V |
