DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag du passager intégré au tableau de bord sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici .gif)
.png)
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD
Cliquer ici
3. DEBRANCHER LE CABLE DE TABLEAU DE BORD N° 5
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
.png)

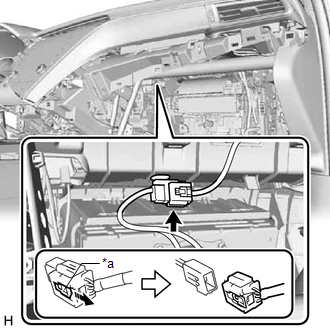

(c) Faire glisser le coulisseau pour relâcher le verrouillage puis débrancher le connecteur.
|
*a | Coulisseau |
.png) |
Libérer dans ce sens |
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
4. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER L'ENSEMBLE D'AIRBAG AVANT DU PASSAGER
ATTENTION:

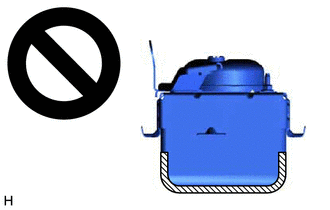

Lors du stockage de l'ensemble d'airbag de tableau de bord côté passager, veiller à ce que le côté déploiement de l'airbag soit vers le haut.
.png) |
Côté déploiement |

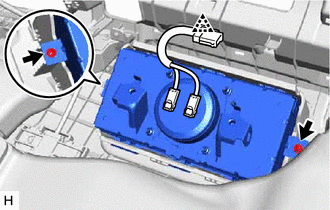

| (a) Déposer les 2 vis et libérer l'attache. |
|

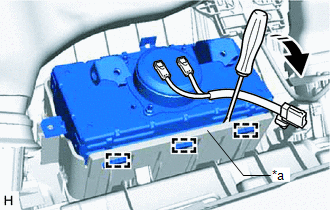

(b) A l'aide d'un tournevis, faire levier sur le dispositif de retenue de trappe d'airbag du passager pour libérer les 3 crochets comme indiqué sur le schéma.
|
*a | Dispositif de retenue de trappe d'airbag du passager |
|
|
Placer le tournevis dans ce sens |
REMARQUE:
Veiller à ne pas endommager la surface de déploiement de l'ensemble d'airbag de tableau de bord côté passager.

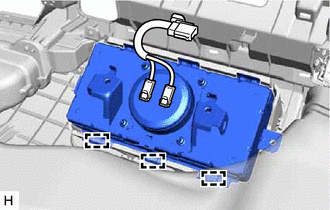

| (c) Libérer les 3 crochets pour déposer l'ensemble d'airbag de tableau de bord côté passager du sous-ensemble de rembourrage de sécurité de tableau de bord. |
|
6. DEPOSER LE CABLE DE TABLEAU DE BORD N° 5

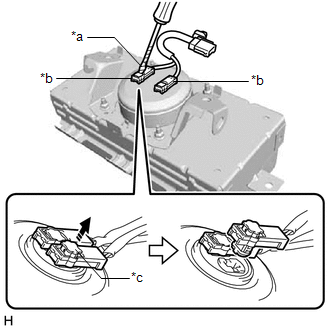

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 boutons de verrouillage de connecteur d'airbag.
|
*a | Ruban adhésif de protection |
|
*b | Connecteur d'airbag |
|
*c | Bouton de verrouillage de connecteur d'airbag |
|
|
Libérer dans ce sens |
(b) Débrancher les 2 connecteurs d'airbag pour déposer le câble de tableau de bord n° 5 de l'ensemble d'airbag de tableau de bord côté passager avant.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
