Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du signal de vitesse du véhicule entre l'amplificateur de l'élément stéréo et le combiné d'instruments

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Audio / Video / Systeme Audio Et Video / Circuit du signal de vitesse du véhicule entre l'amplificateur de l'élément stéréo et le combiné d'instruments

DESCRIPTION

L'ensemble d'amplificateur de l'élément stéréo reçoit un signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments pour commander la fonction ASL.

CONSEIL:

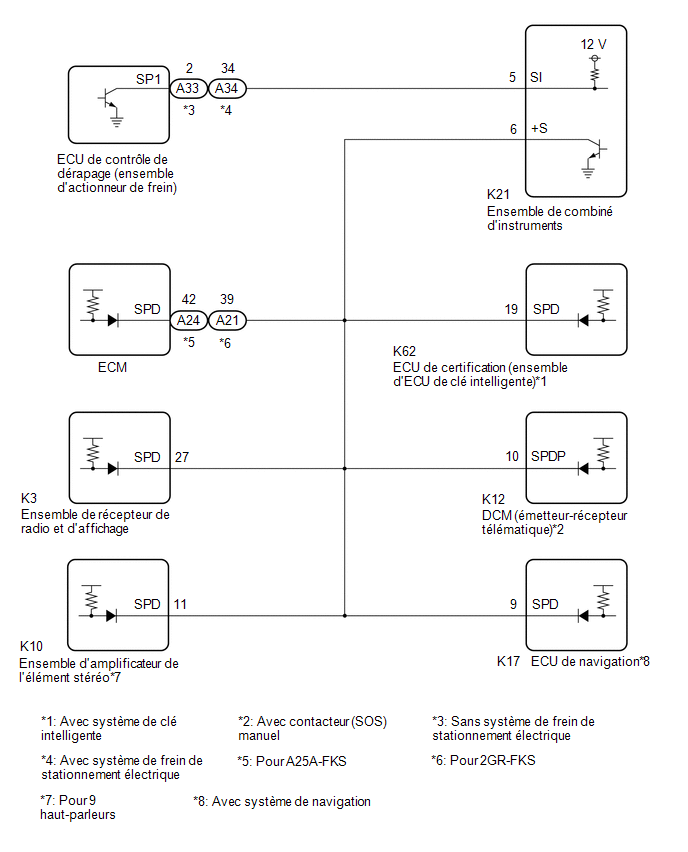

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE COMBINE D'INSTRUMENTS (FORME D'ONDE DE SORTIE)

(a) Vérifier la forme d'onde de sortie.

(1) Déposer l'ensemble de combiné d'instruments en laissant le(s) connecteur(s) branché(s).

(2) Brancher un oscilloscope sur la borne K21-6 (+S) et la masse de carrosserie.

(3) Mettre le contacteur d'allumage en position ON.

(4) Faire tourner lentement une roue.

(5) Vérifier la forme d'onde du signal en fonction de la (des) condition(s) reprise(s) dans le tableau ci-dessous.

Elément

Condition

Borne de mesure

K21-6 (+S) - Masse de carrosserie

Réglage de l'appareil

5 V/DIV., 20 ms/DIV.

Conditions de fonctionnement du véhicule

Une roue est tournée

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

CONSEIL:

Lorsque le système fonctionne normalement, un tour de roue génère 4 impulsions. A mesure que la vitesse du véhicule augmente, la largeur indiquée par (A) dans le schéma diminue.

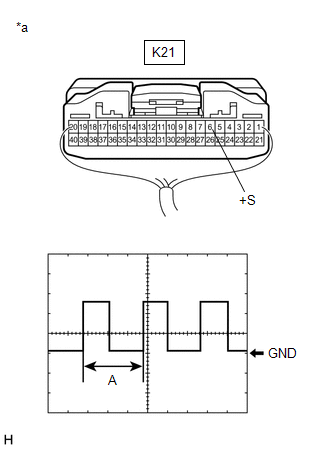

*a

Pièce constitutive avec faisceau de câbles branché

(ensemble de combiné d'instruments)

INCORRECT

PASSER AU SYSTEME DES COMPTEURS ET DES JAUGES

OK

2.

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO (FORME D'ONDE D'ENTREE)

(a) Vérifier la forme d'onde d'entrée.

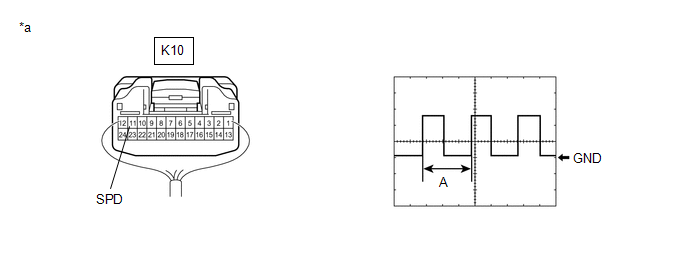

*a

Pièce constitutive avec faisceau de câbles branché

(Ensemble d'amplificateur de l'élément stéréo)

-

-

(1) Déposer l'ensemble d'amplificateur de l'élément stéréo en laissant le ou les connecteurs branchés.

(2) Brancher un oscilloscope sur la borne K10-11 (SPD) et la masse de carrosserie.

(3) Mettre le contacteur d'allumage en position ON.

(4) Faire tourner lentement une roue.

(5) Vérifier la forme d'onde du signal en fonction de la (des) condition(s) reprise(s) dans le tableau ci-dessous.

Elément

Condition

Borne de mesure

K10-11 (SPD) - Masse de carrosserie

Réglage de l'appareil

5 V/DIV., 20 ms/DIV.

Conditions de fonctionnement du véhicule

Une roue est tournée

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

CONSEIL:

Lorsque le système fonctionne normalement, un tour de roue génère 4 impulsions. A mesure que la vitesse du véhicule augmente, la largeur indiquée par (A) dans le schéma diminue.

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
