Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Panneaux / Habillage Exterieurs / Ruban De Masquage (pour Porte Arrière) / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. INSTRUCTIONS DE REPARATION

Cliquer ici

2. REPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE

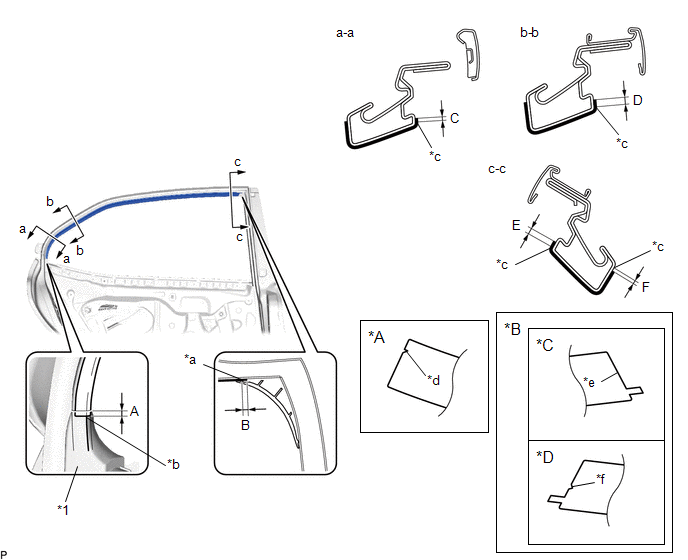

(a) Se reporter au schéma pour positionner une bande décorative extérieure de porte arrière neuve.

*A	Côté arrière	*B	Côté avant
*C	Côté gauche	*D	Côté droit
*1	Bourrelet de porte arrière	-	-
*a	Nervure du garnissage d'encadrement de porte arrière	*b	Bord de surface recourbée (A)
*c	Bord de surface recourbée (B)	*d	Découpe
*e	Droit(e)	*f	Triangle

Mesure standard:

Zone	Mesure	Zone	Mesure
A	5,0 mm (0,197 po)	B	3,0 mm (0,118 po)
C	1,5 mm (0,0591 po)	D	2,5 mm (0,0984 po)
E	2,5 mm (0,0984 po)	F	1,0 mm (0,0394 po)

(b) Déposer la feuille de protection et reposer la bande décorative extérieure de porte arrière.

CONSEIL:

Aligner la découpe de la bande décorative extérieure de porte arrière sur le bord de la surface recourbée (A) de l'encadrement de porte et reposer la bande décorative extérieure de porte arrière.

3. REPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE

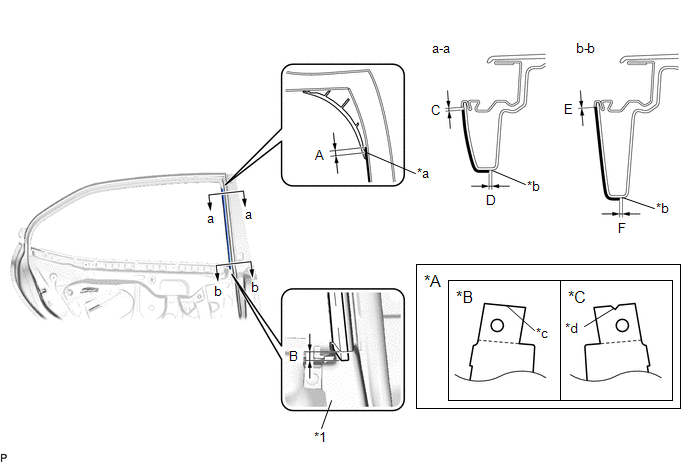

(a) Se reporter au schéma pour positionner une bande décorative extérieure inférieure de porte arrière neuve.

*A	Côté supérieur	*B	Côté gauche
*C	Côté droit	-	-
*1	Bourrelet de porte arrière	-	-
*a	Nervure du garnissage d'encadrement de porte arrière	*b	Bord de surface recourbée
*c	Droit(e)	*d	Triangle

Mesure standard:

Zone	Mesure	Zone	Mesure
A	3,0 mm (0,118 po)	B	6,3 mm (0,248 po)
C	1,2 mm (0,0472 po)	D	1,0 mm (0,0394 po)
E	-1,0 à 1,0 mm (-0,0394 à 0,0394 po)	F	1,0 mm (0,0394 po)

(b) Déposer la feuille de protection et reposer la bande décorative extérieure inférieure de porte arrière.

4. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

Cliquer ici

5. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

Cliquer ici

6. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

Cliquer ici

7. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE

Cliquer ici

8. RACCORDER LE BOURRELET DE PORTE ARRIERE

Cliquer ici

9. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

Cliquer ici

10. REPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE

Cliquer ici

11. REPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1

Cliquer ici

12. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

Cliquer ici

13. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2

Cliquer ici

14. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

Cliquer ici

15. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

Cliquer ici

16. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

Cliquer ici

17. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

Cliquer ici

18. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE

Cliquer ici

19. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

20. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

Cliquer ici

21. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici
