DESCRIPTION

Chaque unité du système audio et vidéo branchée sur l'AVC-LAN (bus de communication) transmet les signaux via la communication AVC-LAN.

En cas de court-circuit en +B ou à la masse dans une ligne de communication AVC-LAN, le système audio et vidéo ne fonctionnera pas normalement étant donné que la communication n'est pas possible.

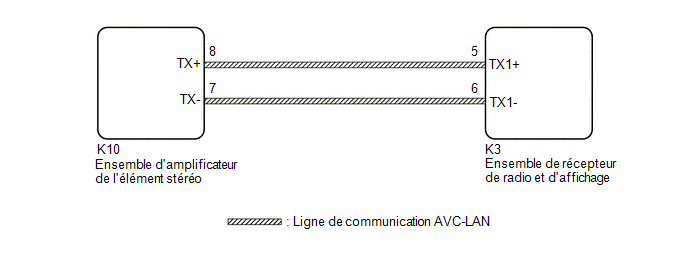

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

L'ensemble de récepteur de radio et d'affichage est l'unité principale.

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.
Cliquer ici
En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication peut être enregistré.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.

PROCEDURE

1.	VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Déposer l'ensemble d'autoradio et d'affichage.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K3-5 (TX1+) - K3-6 (TX1-)	En permanence	60 à 80 Ω

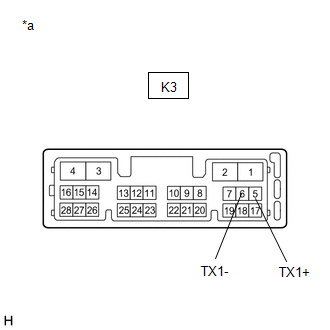

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de récepteur de radio et d'affichage)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT AVC-LAN)

(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K10-8 (TX+) - K3-5 (TX1+)	En permanence	En dessous de 1 Ω
K10-7 (TX-) - K3-6 (TX1-)	En permanence	En dessous de 1 Ω
K10-8 (TX+) ou K3-5 (TX1+) - Masse de carrosserie	En permanence	10 kΩ minimum
K10-7 (TX-) ou K3-6 (TX1-) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER LES PIECES DEFECTUEUSES

(a) Débrancher puis rebrancher chaque unité auxiliaire une par une jusqu' à ce que l'unité principale refonctionne normalement.

CONSEIL:

Vérifier toutes les unités auxiliaires.
Si le débranchement d'une unité auxiliaire renvoie l'unité principale en mode de fonctionnement normal, l'unité auxiliaire est défectueuse et doit être remplacée.

OK:

L'unité principale refonctionne normalement.

REMPLACER LES PIECES DEFECTUEUSES

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
