DESCRIPTION
Le DCM (émetteur-récepteur télématique) envoie un signal de mise en sourdine à l'ensemble de récepteur de radio et de système d'affichage.
L'ensemble de radio et de système d'affichage de l'ensemble d'autoradio contrôle le volume en fonction du signal de mise en sourdine émis par le DCM (émetteur-récepteur télématique).

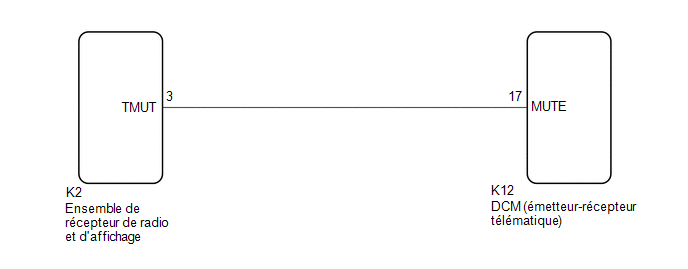

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
1. | VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
OK | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)) |

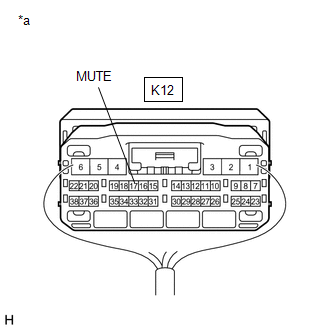

(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K2-3 (TMUT) - K12-17 (MUTE) |
En permanence | En dessous de 1 Ω |
K2-3 (TMUT) ou K12-17 (MUTE) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |

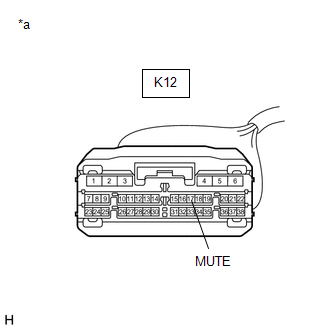

(a) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
OK | ![]() | REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
|
