Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Commande Du Moteur / Ecm / Repose

REPOSE

PROCEDURE

1. REPOSER LE SUPPORT D'ECM N° 2

(a) Reposer le support d'ECM n° 2 sur l'ECM avec les 2 vis.

Torque:

4,5 N·m {46 kgf·cm, 40 in·lbf}

2. REPOSER LE SUPPORT D'ECM N° 1

(a) Reposer le support d'ECM n° 1 sur l'ECM avec les 2 vis.

Torque:

4,5 N·m {46 kgf·cm, 40 in·lbf}

3. REPOSER ECM

(a) Reposer l'ECM avec les 2 boulons et l'écrou.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

REMARQUE:

Si l'ECM a subi un choc ou une chute, le remplacer.

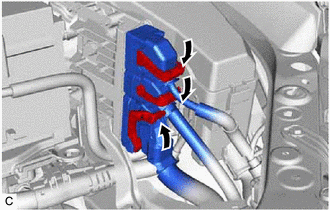

(b) Brancher les 3 connecteurs d'ECM et faire tourner les 3 leviers pour les verrouiller.

REMARQUE:

Lors du branchement des connecteurs d'ECM, s'assurer que les pièces de branchement des connecteurs d'ECM sont exemptes de saleté, d'eau et de tout autre corps étranger.
Veiller à raccorder correctement les connecteurs d'ECM.

4. REPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

Cliquer ici

5. REPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR

Cliquer ici

6. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR

Cliquer ici

7. REPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID

Cliquer ici

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

9. EFFECTUER L'INITIALISATION

Cliquer ici
