Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ANTENNE DE NAVIGATION

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 3a

En permanence

50 à 500 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'antenne de navigation.

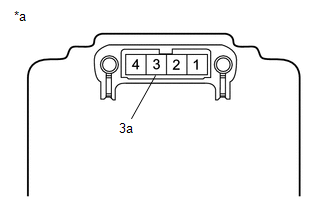

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'antenne de navigation)
