Toyota Camry et,
Toyota Partner.
Toyota Camry et,
REPOSE
PROCEDURE
1. REPOSER LE SUPPORT D'ANTENNE DE NAVIGATION
2. REPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION

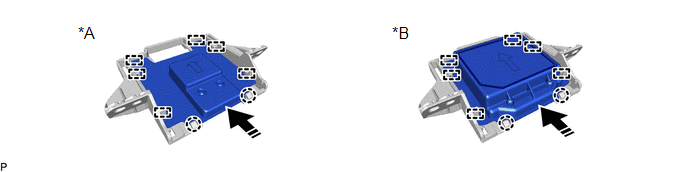

(a) Engager les 6 guides et les 2 griffes pour reposer l'ensemble d'antenne de navigation comme indiqué sur le schéma.
|
*A | sans contacteur (SOS) manuel |
*B | avec contacteur (SOS) manuel |
.png) |
Poser dans ce sens | - |
- |
3. REPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT
(a) Reposer l'ensemble d'antenne de navigation avec support avec les 2 vis.
(b) Engager les 2 griffes.
(c) Brancher le connecteur.
4. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
Cliquer ici .gif)
5. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
