Pieces Constitutives
PIECES CONSTITUTIVES

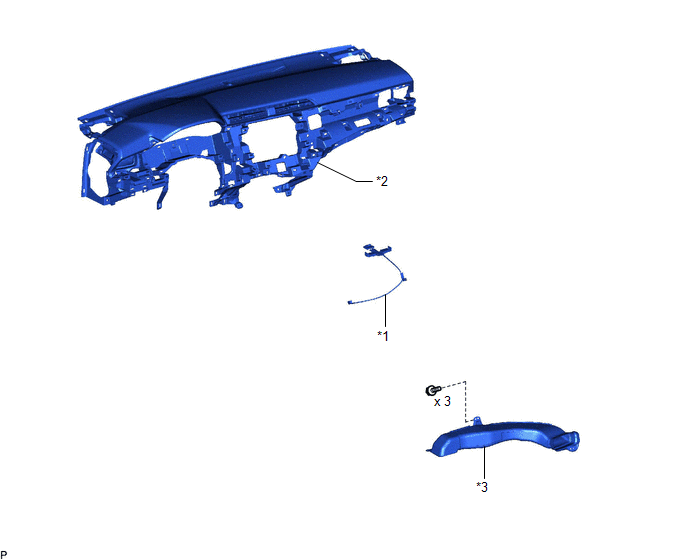

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
*2 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
|
*3 | SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3 |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de câble d'antenne sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
Cliquer ici

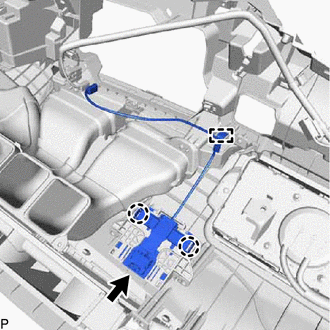

3. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
| (a) Débrancher le connecteur. |
|
(b) Libérer les 2 griffes.
(c) Libérer l'attache pour déposer le sous-ensemble de câble d'antenne.
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
(a) Engager l'attache et reposer le sous-ensemble de câble d'antenne.
(b) Engager les 2 griffes.
(c) Brancher le connecteur.
2. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
