DESCRIPTION

Si l'ensemble d'autoradio et de système d'affichage ne peut pas détecter le DCM (émetteur-récepteur télématique) pendant un certain temps (90 secondes) après avoir mis le contacteur d'allumage en position ACC et que l'ensemble d'autoradio et de système d'affichage confirme que les informations manquent en vérifiant les informations de reconnaissance passée du DCM (émetteur-récepteur télématique), ce DTC est enregistré.

Le système télématique utilise la communication USB entre les appareils. En cas de coupure, de court-circuit, en +B ou de court-circuit à la masse dans le circuit USB, la communication est interrompue et le système télématique ne fonctionnera pas normalement.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B15DB	Emetteur-récepteur télématique débranché	DCM débranché (émetteur-récepteur télématique)	Faisceau de câbles ou connecteur DCM (émetteur-récepteur télématique) Ensemble de récepteur de radio et d'affichage

CONSEIL:

Ce DTC peut être enregistré suite à des raisons environnementales telles que le bruit ou des interférences, par exemple.

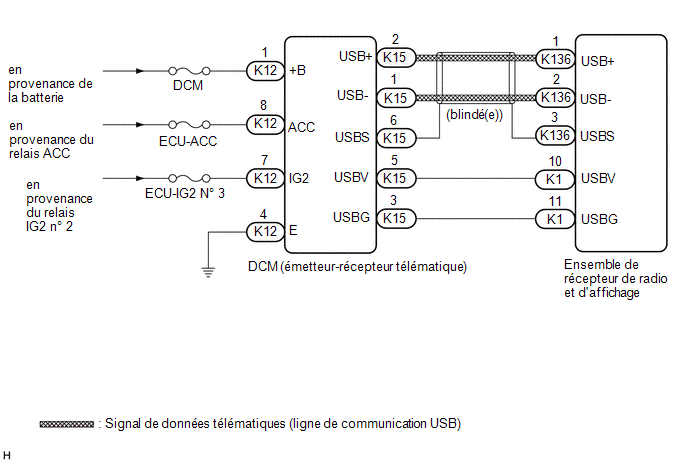

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.
Cliquer ici
En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication peut être enregistré.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
Avant de remplacer le DCM (émetteur-récepteur télématique), se reporter à la section relative à l'enregistrement.
Cliquer ici

PROCEDURE

1.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K12-4 (E) - Masse de carrosserie	En permanence	En dessous de 1 Ω

Tension standard:

Branchement du tester	Condition	Condition spécifiée
K12-1 (+B) - K12-4 (E)	En permanence	11 à 14 V
K12-8 (ACC) - K12-4 (E)	Contacteur d'allumage en position ACC	11 à 14 V
K12-7 (IG2) - K12-4 (E)	Contacteur d'allumage en position ON	11 à 14 V

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

2.	VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Débrancher le connecteur K1 d'ensemble de récepteur de radio et d'affichage.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K1-11 (USBG) - Masse de carrosserie	En permanence	En dessous de 1 Ω

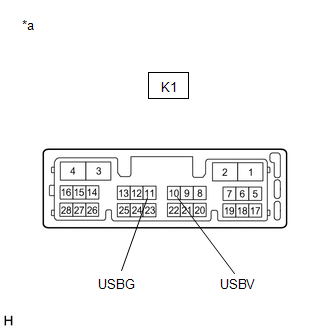

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de récepteur de radio et d'affichage)

Tension standard:

Branchement du tester	Condition	Condition spécifiée
K1-10 (USBV) - K1-11 (USBG)	Contacteur d'allumage en position ON	4,75 à 5,25 V

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur K1 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K15 de DCM (émetteur-récepteur télématique).

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K1-10 (USBV) - K15-5 (USBV)	En permanence	En dessous de 1 Ω
K1-11 (USBG) - K15-3 (USBG)	En permanence	En dessous de 1 Ω
K1-10 (USBV) ou K15-5 (USBV) - Masse de carrosserie	En permanence	10 kΩ minimum
K1-11 (USBG) ou K15-3 (USBG) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

4.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Vérifier les conditions de pose.

(1) Vérifier si les lignes de communication USB entre l'ensemble d'autoradio et de système d'affichage et le DCM (émetteur-récepteur télématique) ne présentent pas d'éventuels problèmes de pose ou de connexion.

(b) Débrancher les connecteurs K136 et K1 d'ensemble d'autoradio et de système d'affichage.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K136-1 (USB+) - K15-2 (USB+)	En permanence	En dessous de 1 Ω
K136-2 (USB-) - K15-1 (USB-)	En permanence	En dessous de 1 Ω
K136-3 (USBS) - K15-6 (USBS)	En permanence	En dessous de 1 Ω
K136-1 (USB+) ou K15-2 (USB+) - Masse de carrosserie	En permanence	10 kΩ minimum
K136-2 (USB-) ou K15-1 (USB-) - Masse de carrosserie	En permanence	10 kΩ minimum
K136-3 (USBS) ou K15-6 (USBS) - Masse de carrosserie	En permanence	10 kΩ minimum

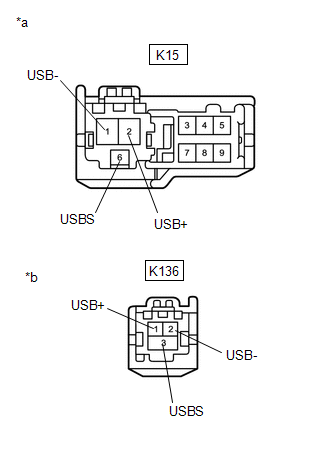

Vue avant du connecteur côté faisceau de câbles

(vers le DCM (émetteur-récepteur télématique))

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

5.	REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Remplacer le DCM (émetteur-récepteur télématique) par un élément neuf.

Cliquer ici

(b) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(d) Mettre le contacteur d'allumage en position IG et attendre 90 secondes.

(e) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

FIN

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
