Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE SUPPORT D'ANTENNE DE TELEPHONE ET DE GPS

2. REPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

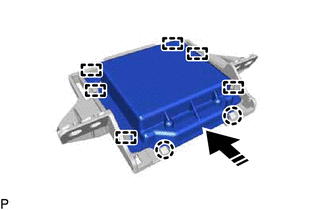

(a) Engager les 6 guides et les 2 griffes pour reposer l'ensemble d'antenne de téléphone et de GPS comme indiqué sur le schéma.

Poser dans ce sens

3. REPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET DE GPS AVEC SUPPORT

(a) Reposer l'ensemble d'antenne de téléphone et de GPS avec support avec les 2 vis.

(b) Engager les 2 griffes.

(c) Brancher le connecteur.

4. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3

Cliquer ici

5. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

Cliquer ici
