Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

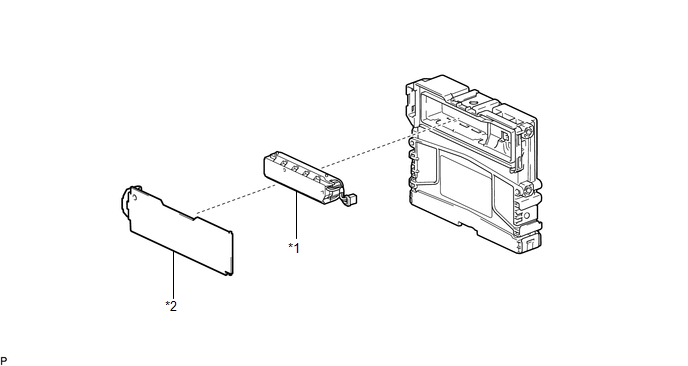

*1 | BATTERIE DE SECOURS |
*2 | COUVERCLE DE BATTERIE |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la batterie de secours sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| batterie de secours |
Effectuer la réinitialisation de l'état de la batterie de secours |
Système de branchement en sécurité |
|
PROCEDURE
1. DEPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
Cliquer ici
2. DEPOSER LA BATTERIE DE SECOURS

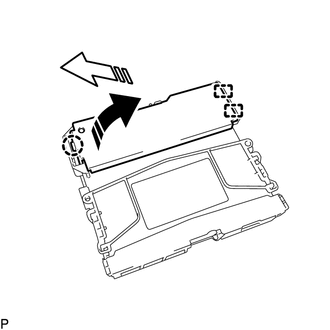

(a) Libérer la griffe et les 2 guides comme indiqué sur le schéma pour déposer le couvercle de batterie.
|
Déposer dans ce sens (1) |
|
Déposer dans ce sens (2) |
(b) Débrancher le connecteur.
|
Déposer dans ce sens (1) |
|
Déposer dans ce sens (2) |

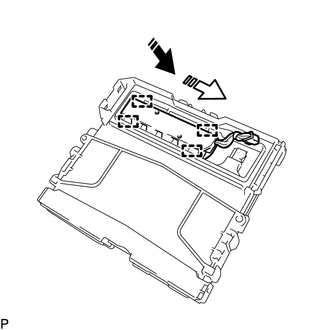

(c) Libérer les 4 guides et déposer la batterie de secours comme indiqué sur le schéma.
Repose
REPOSE
PROCEDURE
1. REPOSER LA BATTERIE DE SECOURS

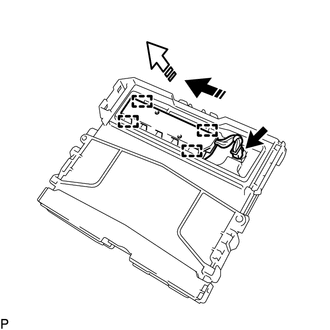

(a) Déplacer la batterie de secours dans le sens indiqué par la flèche (1) sur le schéma pour la reposer provisoirement.
|
Reposer dans ce sens (1) |
|
Reposer dans ce sens (2) |
(b) Pousser la batterie de secours dans le sens indiqué par la flèche (2) indiquée sur le schéma pour engager les 4 guides et reposer la batterie de secours.
REMARQUE:
S'assurer que la batterie de secours est correctement posée.
| (c) Brancher le connecteur. REMARQUE: S'assurer que le connecteur est bien branché. |
|

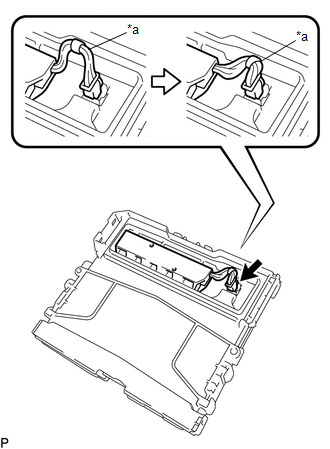

(d) Passer le faisceau de câbles comme indiqué sur le schéma.
REMARQUE:
S'assurer que le faisceau de câbles n'interfère pas avec le couvercle de batterie.

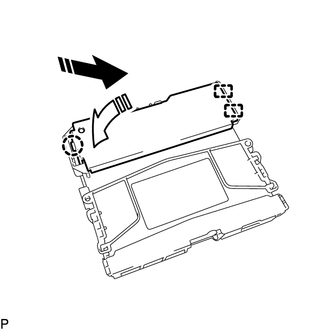

(e) Engager les 2 guides et la griffe pour reposer le couvercle de chauffage comme indiqué sur le schéma.
|
Reposer dans ce sens (1) |
|
Reposer dans ce sens (2) |
REMARQUE:
S'assurer que le couvercle de batterie est correctement posé.
2. REPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
Cliquer ici
3. EFFECTUER L'INITIALISATION
Cliquer ici
