PIECES CONSTITUTIVES
SCHEMA
|

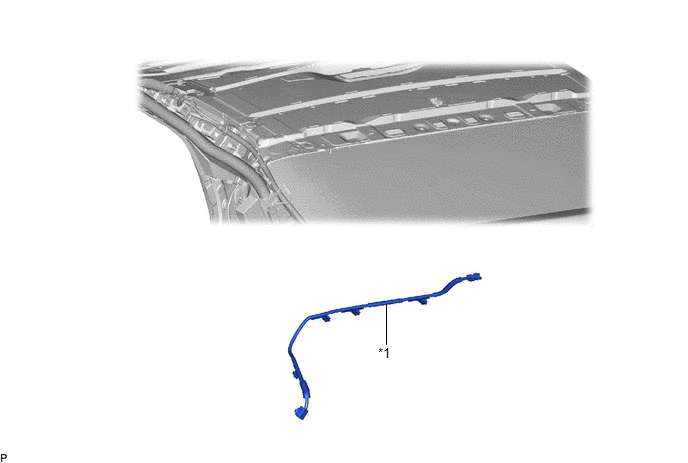

*1 | CABLE D'ANTENNE DE TELEPHONE ET GPS |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du câble d'antenne de téléphone et de GPS sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage. |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
2. DEPOSER LE CABLE D'ANTENNE DE TELEPHONE ET GPS

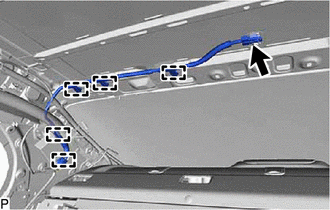

| (a) Débrancher le connecteur. |
|
(b) Libérer les 5 attaches pour déposer le câble d'antenne de téléphone et GPS.
Repose
REPOSE
PROCEDURE
1. REPOSER LE CABLE D'ANTENNE DE TELEPHONE ET GPS
(a) Engager les 5 attaches.
(b) Brancher le connecteur pour reposer le câble d'antenne de téléphone et GPS.
2. REPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
.gif)
