DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. DEBRANCHER LE RACCORD DE DURITE A DEPRESSION N° 1

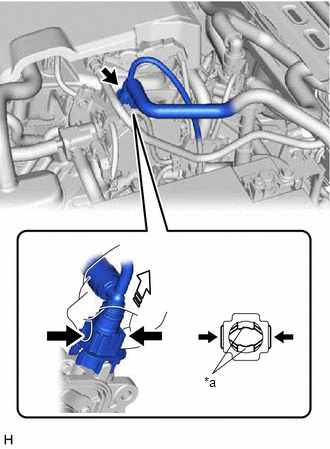

(a) Pincer le dispositif de retenue du raccord de durite à dépression n° 1 et extraire le raccord de durite à dépression n° 1 de l'ensemble de pompe à dépression.
REMARQUE:
Veiller à débrancher le raccord de durite à dépression n° 1 à la main.
|
*a | Dispositif de retenue |
.png) |
Pincer |
.png) |
Enlever |
2. DETACHER LE CABLE DU MOTEUR

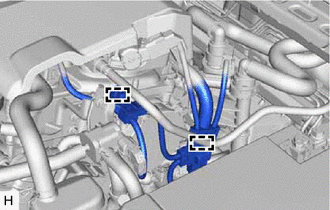

| (a) Libérer les 2 attaches pour détacher le câble de moteur. |
|
3. DEPOSER L'ENSEMBLE DE POMPE A DEPRESSION

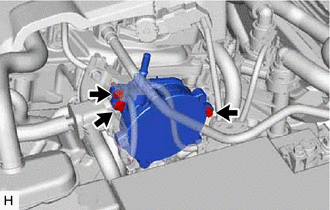

| (a) a l'aide d'une clé à douille de 8 mm, déposer les 3 boulons et l'ensemble de pompe à dépression de l'ensemble de moteur. |
|

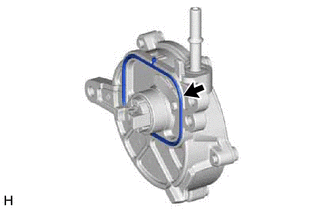

| (b) Déposer le joint torique de pompe à dépression n° 1 de l'ensemble de pompe à dépression. |
|
Verification Sur Vehicule
DemontageDemontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. DEPOSER L'AMPOULE DE FEU DE RECUL (pour feu de recul de type à ampoule)
(a) Fai ...
Repose
REPOSE PROCEDURE 1. REPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
(a) Engager les 2 griffes pour reposer le capteur de commande d'éclairage automatique.
(b) Brancher le connecteur. 2. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
Cliquer ici
3. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR ...
