Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

Toyota Camry Manuel de réparation XV50 (2011–2019) / Freinage / Systeme De Freinage (autres) / Pompe A Depression (pour A25a-fks) / Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE CACHE D'EXTREMITE

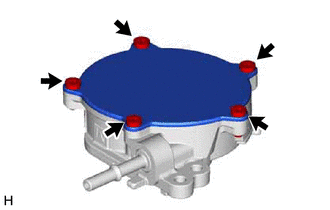

(a) A l'aide d'une clé à douille "TORX" T30, déposer les 5 vis et le cache d'extrémité.

REMARQUE:

  • Maintenir la pompe de manière à ce que la surface de pose et les pièces de fixation ne soient pas endommagées.
  • Comme le boîtier se déforme lorsqu'une force est appliquée, ne pas le fixer avec un outil tel qu'un étau.
  • A l'aide de la clé à douille T30 "TORX" serrer correctement les vis.
  • Ne pas laisser tomber le cache d'extrémité.
  • Ne pas endommager le cache d'extrémité.

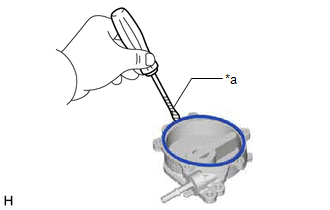

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint torique de cache de pompe à dépression.

REMARQUE:

Veiller à ne pas endommager la rainure.

*a

Ruban adhésif de protection

2. DEPOSER LA PALETTE DE POMPE A DEPRESSION

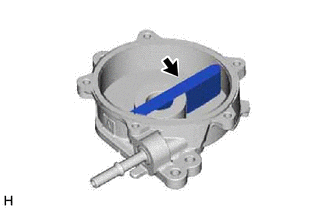

(a) Déposer la palette de pompe à dépression avec les 2 bouchons de palette de pompe à dépression.

REMARQUE:

  • Lors de la réutilisation de la palette de pompe à dépression et des bouchons de palette de pompe à dépression, veiller à prendre note de l'orientation et de la position de pose.
  • Ne pas laisser tomber la palette de pompe à dépression ou les bouchons de palette de pompe à dépression.

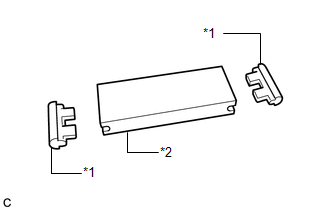

(b) Déposer les 2 bouchons de la palette de pompe à dépression.

REMARQUE:

  • Lors de la réutilisation de la palette de pompe à dépression et des bouchons de palette de pompe à dépression, veiller à prendre note de l'orientation et de la position de pose.
  • Ne pas laisser tomber la palette de pompe à dépression et les bouchons de palette de pompe à dépression.

*1

Bouchon de palette de pompe à dépression

*2

Palette de pompe à dépression
