Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER LA PALETTE DE POMPE A DEPRESSION

(a) S'assurer que la palette de pompe à dépression ou les bouchons de palette de pompe à dépression ne sont pas endommagés ou trop usés.

CONSEIL:

Si la palette de pompe à dépression ou les bouchons de palette de pompe à dépression sont endommagés ou trop usés, remplacer les pièces endommagées par des éléments neufs.

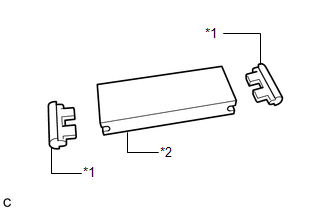

*1

Bouchon de palette de pompe à dépression

*2

Palette de pompe à dépression

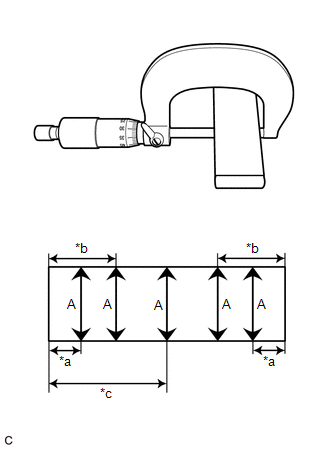

(b) A l'aide d'un micromètre, mesurer la longueur (A) de la palette de pompe à dépression avec les bouchons de palette de pompe à dépression déposés.

Longuer minimum (A):

23,8 mm (0,937 in.)

CONSEIL:

Si la longueur n'est pas conforme aux spécifications, remplacer la palette de pompe à dépression et les bouchons de palette de pompe à dépression par des éléments neufs.

*a

10 mm (0,394 in.)

*b

20 mm (0,787 in.)

*c

35 mm (1,38 in.)

(c) A l'aide d'un pied à coulisse à vernier, mesurer la longueur (B) de la palette de pompe à dépression avec les bouchons de palette de pompe à dépression reposés.

Longuer minimum (B):

76,0 mm (3,00 in.)

REMARQUE:

Mesurer la longueur 5 mm (0,197 in.) de chaque extrémité des bouchons de palette de pompe à dépression.

CONSEIL:

Si la longueur n'est pas conforme aux spécifications, remplacer la palette de pompe à dépression et les bouchons de palette de pompe à dépression par des éléments neufs.

*1

Palette de pompe à dépression

*2

Bouchon de palette de pompe à dépression

*a

5 mm (0,197 in.)

2. VERIFIER LE BOITIER DE POMPE A DEPRESSION

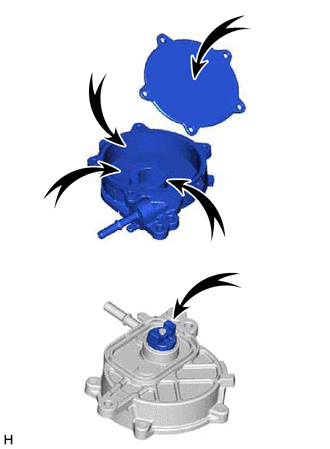

(a) Vérifier que les zones indiquées sur le schéma sont pas endommagées ou excessivement usées.

CONSEIL:

Si les zones indiquées sur le schéma sont endommagées ou excessivement usées, remplacer l'ensemble de pompe à dépression.
