REMONTAGE
PROCEDURE
1. REPOSER LA PALETTE DE POMPE A DEPRESSION
(a) Appliquer de l'huile moteur sur la palette de pompe à dépression et les bouchons de palette de pompe à dépression et reposer les bouchons de palette de pompe à dépression sur la palette de pompe à dépression.
(b) Appliquer de l'huile moteur sur la palette de pompe à dépression avec les bouchons de palette de pompe à dépression et la reposer sur le boîtier de pompe à dépression.
REMARQUE:
Lors de la réutilisation de la palette de pompe à dépression et des 2 bouchons de palette de pompe à dépression, les reposer dans la position et l'orientation d'origine.
2. REPOSER LE CACHE D'EXTREMITE

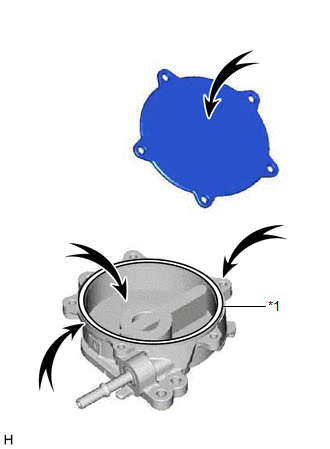

(a) Poser un nouveau joint torique de couvercle de pompe à dépression sur le boîtier de pompe à dépression. REMARQUE:
|
|
(b) A l'aide d'une clé à douille "TORX" T30, reposer le cache d'extrémité avec 5 vis neuves.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
REMARQUE:

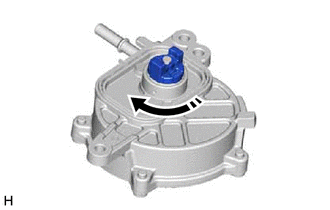

(c) Faire tourner l'embrayage dans le sens des aiguilles d'une montre, comme indiqué sur le schéma et vérifier si l'embrayage n'est pas bloqué et qu'il n'y a pas de résistance anormale. |
|
