Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER L'ENSEMBLE DE POMPE A DEPRESSION

(a) En cas de réutilisation de l'ensemble de pompe à dépression:

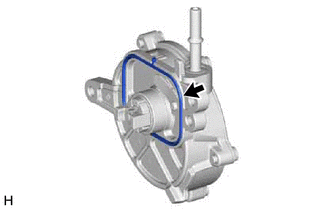

(1) Poser un joint torique de pompe à dépression n° 1 neuf sur l'ensemble de pompe à dépression.

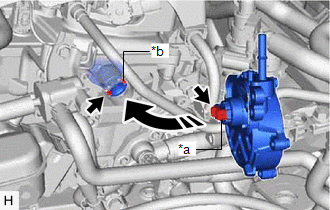

(b) Reposer l'ensemble de pompe à dépression de façon à ce que le cran de l'ensemble de pompe à dépression s'engage dans la rainure de l'arbre à cames.

REMARQUE:

  • S'assurer que l'ensemble de pompe à dépression est reposé correctement.
  • Veiller à ne pas pincer le joint torique de pompe à dépression n° 1.

*a

Cran

*b

Rainure

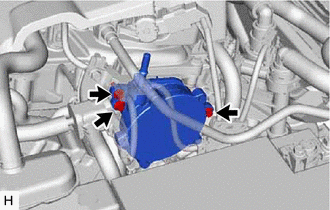

(c) A l'aide d'une clé à douille de 8 mm, reposer l'ensemble de pompe à dépression avec les 3 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

REMARQUE:

Après la repose, s'assurer qu'il n'y a aucun écart entre les surfaces de contact et que l'ensemble de pompe à dépression n'est pas posé de manière oblique.

2. REPOSER LE CABLE DU MOTEUR

(a) Engager les 2 attaches pour reposer le câble de moteur.

3. BRANCHER LE RACCORD DE DURITE A DEPRESSION N° 1

(a) Aligner le raccord de durite à dépression n° 1 à l'aide de l'ensemble de pompe à dépression et les appuyer l'un contre l'autre jusqu'à ce que le raccord de durite à dépression n° 1 émette un déclic.

REMARQUE:

4. VERIFIER LE FONCTIONNEMENT DE LA POMPE A DEPRESSION

Cliquer ici
