Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT
CONSEIL:
- Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons d'angle avant est nécessaire.
- Si un dispositif de retenue de capteur à ultrasons d'angle avant a été déposé, le remplacer par un élément neuf.
(a) Nettoyer la surface de l'ensemble de pare-chocs avant.
(1) Déposer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs avant.
(2) Essuyer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.

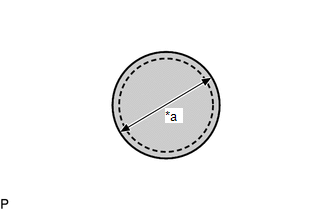

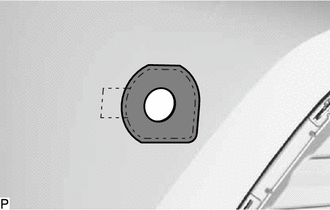

(b) Recouvrir l'orifice de pose du capteur à l'aide d'un ruban adhésif circulaire de 25 mm (0,984 in.). |
|
(c) Pour calandre à barre:

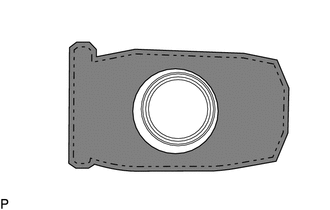

(1) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du dispositif de retenue de capteur à ultrasons d'angle avant.
Apprêt |
REMARQUE:
- Utiliser un pinceau ou un feutre propre.
- Ne pas toucher l'ensemble de pare-chocs avant jusqu'à ce que l'apprêt soit sec.
(d) Calandre à engrenage
(1) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du dispositif de retenue de capteur à ultrasons d'angle avant.
Apprêt |
REMARQUE:
- Utiliser un pinceau ou un feutre propre.
- Ne pas toucher l'ensemble de pare-chocs avant jusqu'à ce que l'apprêt soit sec.
(e) S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs avant. Déposer ensuite le ruban adhésif.
(f) Enlever la feuille de protection d'un dispositif de retenue de capteur à ultrasons d'angle avant neuf.
(g) Pour calandre à barre:

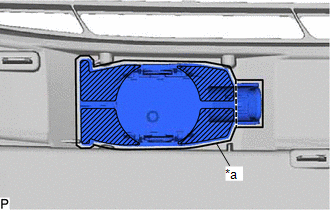

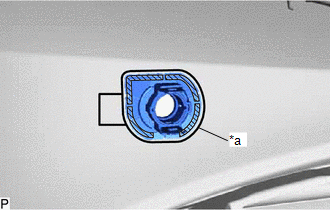

(1) Aligner le dispositif de retenue de capteur à ultrasons d'angle avant avec l'ensemble de pare-chocs avant et le reposer comme indiqué sur le schéma.
*a | Repère |
Appuyer sur la zone |
REMARQUE:
- Veiller à ce que le dispositif de retenue de capteur à ultrasons d'angle avant se situe dans le repère.
- Le ruban adhésif double face du dispositif de retenue de capteur à ultrasons d'angle avant se détériorera s'il est détaché. Veiller à remplacer le dispositif de retenue de capteur à ultrasons d'angle avant par un élément neuf lorsque le rattachement est nécessaire.
CONSEIL:
Appuyer sur la zone indiquée sur le schéma avec une force de 30 N (3,0 kgf) pendant 3 secondes pour reposer correctement le dispositif de retenue de capteur à ultrasons d'angle avant sur l'ensemble de pare-chocs avant. S'assurer de l'absence de jeu entre le dispositif de retenue de capteur à ultrasons d'angle avant et l'ensemble de pare-chocs avant.
(h) Calandre à engrenage

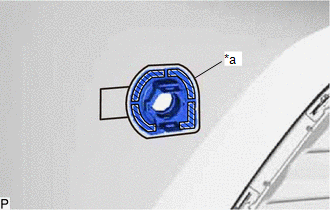

(1) Aligner le dispositif de retenue de capteur à ultrasons d'angle avant avec l'ensemble de pare-chocs avant et le reposer comme indiqué sur le schéma.
*a | Repère |
Appuyer sur la zone |
REMARQUE:
- Veiller à ce que le dispositif de retenue de capteur à ultrasons d'angle avant se situe dans le repère.
- Le ruban adhésif double face du dispositif de retenue de capteur à ultrasons d'angle avant se détériorera s'il est détaché. Veiller à remplacer le dispositif de retenue de capteur à ultrasons d'angle avant par un élément neuf lorsque le rattachement est nécessaire.
CONSEIL:
Appuyer sur la zone indiquée sur le schéma avec une force de 30 N (3,0 kgf) pendant 3 secondes pour reposer correctement le dispositif de retenue de capteur à ultrasons d'angle avant sur l'ensemble de pare-chocs avant. S'assurer de l'absence de jeu entre le dispositif de retenue de capteur à ultrasons d'angle avant et l'ensemble de pare-chocs avant.
2. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL AVANT (pour calandre de type à barre)
CONSEIL:
- Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons central avant est nécessaire.
- Si un dispositif de retenue de capteur à ultrasons central avant a été déposé, le remplacer par un élément neuf. Reposer le capteur à ultrasons central avant avec un nouveau dispositif de retenue de capteur à ultrasons central avant en une seule pièce sur l'ensemble de pare-chocs avant.

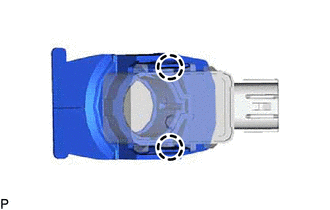

(a) Engager les 2 griffes pour reposer le nouveau dispositif de retenue de capteur à ultrasons central avant sur le capteur à ultrasons central avant. |
|
(b) Nettoyer la surface de l'ensemble de pare-chocs avant.
(1) Déposer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs avant.
(2) Essuyer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.
(c) Recouvrir l'orifice de pose du capteur à l'aide d'un ruban adhésif circulaire de 19 mm (0,748 in.). |
|

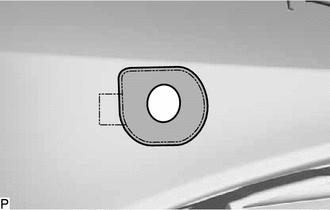

(d) A l'aide d'un pinceau ou d'un feutre, appliquer l'apprêt ou un produit équivalent sur la zone de pose du dispositif de retenue de capteur à ultrasons central avant.
Apprêt |
REMARQUE:
- Utiliser un pinceau ou un feutre propre.
- Ne pas toucher l'ensemble de pare-chocs avant jusqu'à ce que l'apprêt soit sec.
(e) S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs avant. Déposer ensuite le ruban adhésif.
(f) Enlever la feuille de protection du dispositif de retenue de capteur à ultrasons central avant.
(g) Aligner le dispositif de retenue de capteur à ultrasons central avant avec capteur central avant à ultrasons avec le repère sur l'ensemble de pare-chocs avant et le poser comme indiqué sur le schéma.
REMARQUE:
- S'assurer que l'extrémité de capteur est correctement insérée dans l'orifice de pose de capteur de l'ensemble de pare-chocs avant.
- Veiller à ce que le dispositif de retenue de capteur à ultrasons central avant se situe dans le repère.
- Le ruban adhésif double face du dispositif de retenue de capteur à ultrasons central avant se détériorera s'il est détaché. Veiller à remplacer le dispositif de retenue de capteur à ultrasons central avant par un élément neuf lorsque le rattachement est nécessaire.
*a | Repère |
Appuyer sur la zone |
CONSEIL:
Appuyer sur la zone indiquée sur le schéma avec une force de 30 N (3,0 kgf) pendant 3 secondes pour reposer correctement le dispositif de retenue de capteur à ultrasons central avant sur l'ensemble de pare-chocs avant. S'assurer de l'absence de jeu entre le dispositif de retenue de capteur à ultrasons central avant et l'ensemble de pare-chocs avant.
3. REPOSER L'AGRAFE DE CAPTEUR A ULTRASONS (pour calandre de type à barre)
CONSEIL:
Effectuer cette procédure uniquement si le remplacement de l'agrafe de capteur à ultrasons est nécessaire.

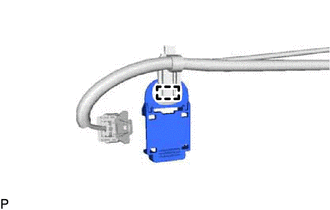

(a) Engager l'attache pour reposer l'agrafe de capteur à ultrasons sur le câble. |
|
4. REPOSER LE CAPTEUR A ULTRASONS D'ANGLE AVANT
(a) Pour calandre à barre:

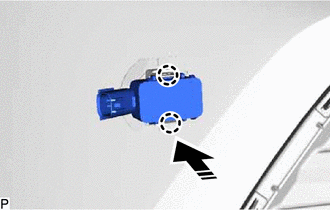

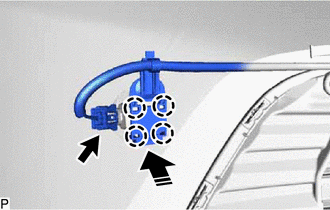

(1) Engager les 2 griffes pour reposer le capteur à ultrasons d'angle avant comme indiqué sur le schéma.
Poser dans ce sens |
(2) Engager les 4 griffes comme indiqué sur le schéma.
Poser dans ce sens |
(3) Brancher le connecteur.
(b) Pour calandre à engrenage:

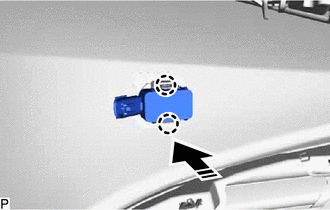

(1) Engager les 2 griffes pour reposer le capteur à ultrasons d'angle avant comme indiqué sur le schéma.
Poser dans ce sens |
(2) Brancher le connecteur.
5. REPOSER LE CAPTEUR A ULTRASONS CENTRAL AVANT
(a) Uniquement lors du remplacement du capteur à ultrasons avant central:
(1) Pour calandre à barre:
Poser dans ce sens |

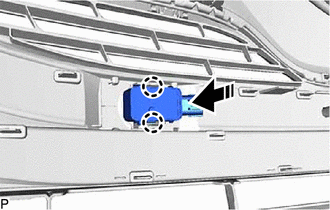

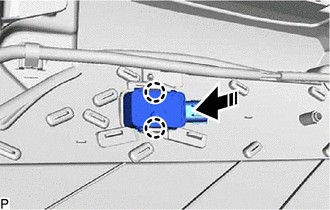

- Engager les 2 griffes pour reposer le capteur à ultrasons central avant comme indiqué sur le schéma.
(2) Calandre à engrenage
Poser dans ce sens |
- Engager les 2 griffes pour reposer le capteur à ultrasons central avant comme indiqué sur le schéma.
(b) Brancher le connecteur.
6. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
7. EFFECTUER LE CALIBRAGE
Cliquer ici
SST: 09989-00020
