EMPLACEMENT DES PIECES CONSTITUTIVES

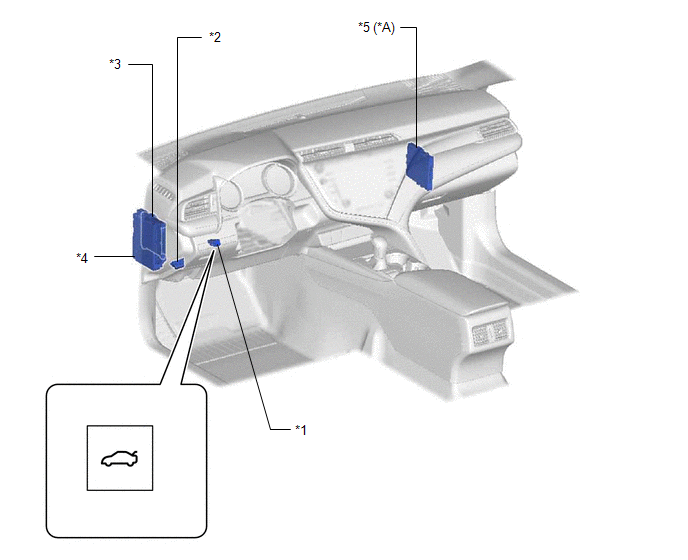

SCHEMA
|
*A | avec système de clé intelligente |
- | - |
|
*1 | ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | DLC3 |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*4 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS DE PORTE DE COFFRE - FUSIBLE D/L |
|
*5 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
- | - |

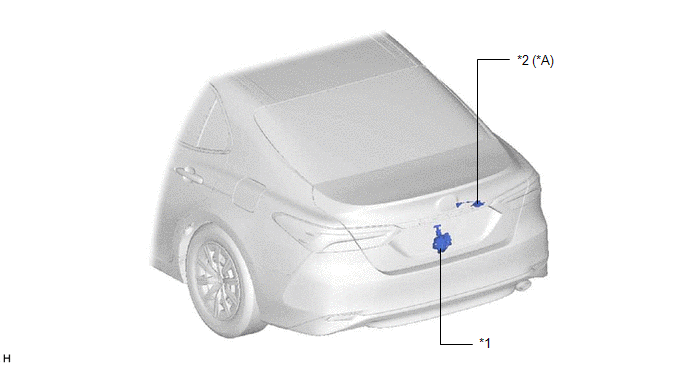

SCHEMA
|
*A | avec système de clé intelligente |
- | - |
|
*1 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | CONTACTEUR DE CLE ELECTRIQUE DE COMPARTIMENT A BAGAGES |
