PIECES CONSTITUTIVES

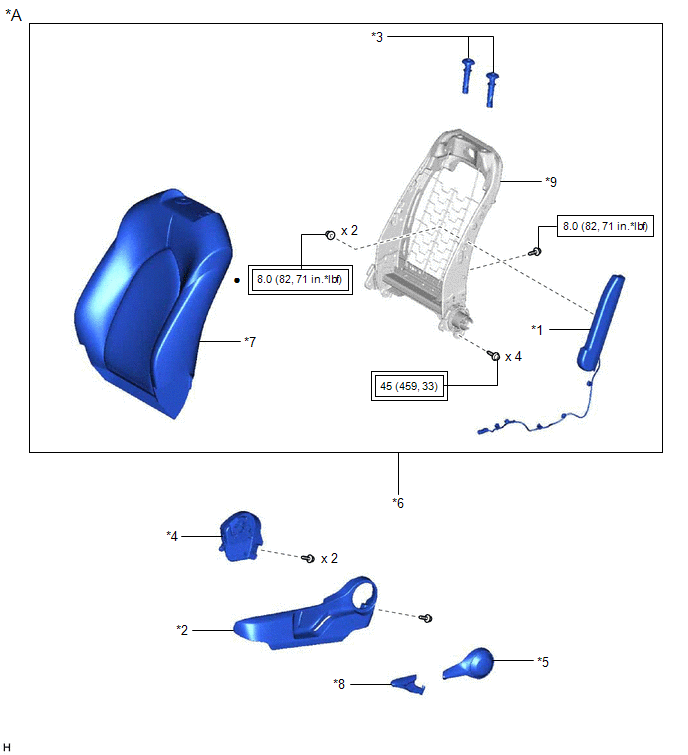

SCHEMA
|
*A | pour sièges à réglage manuel |
- | - |
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
*4 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
|
*5 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
*6 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*7 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*8 | POIGNEE DE REGLAGE EN HAUTEUR |
|
*9 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable |
- | - |

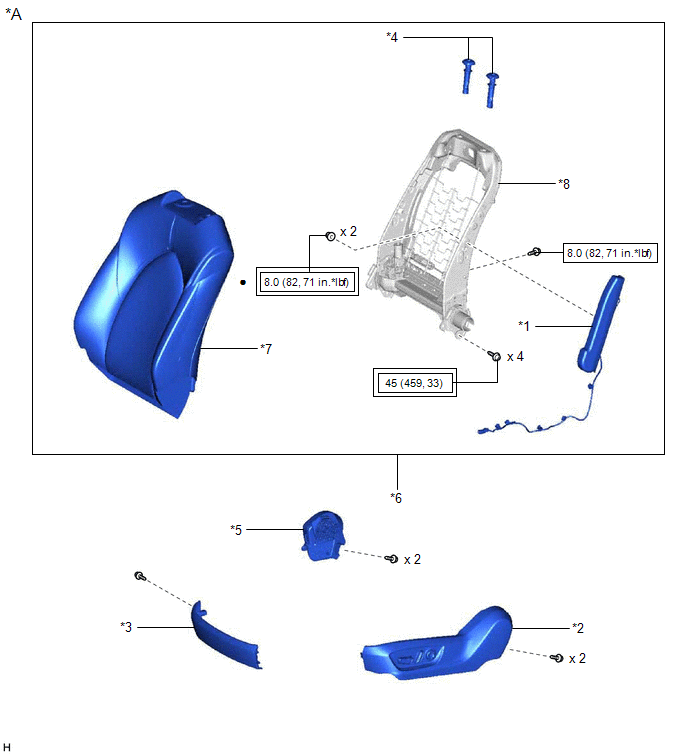

SCHEMA
|
*A | pour sièges à réglage électrique |
- | - |
|
*1 | ENSEMBLE D'AIRBAG DE SIEGE AVANT |
*2 | PROTECTION D'ASSISE DE SIEGE AVANT |
|
*3 | PROTECTION D'ASSISE DE SIEGE AVANT |
*4 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
|
*5 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
*6 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
|
*7 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
*8 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable |
- | - |
