Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

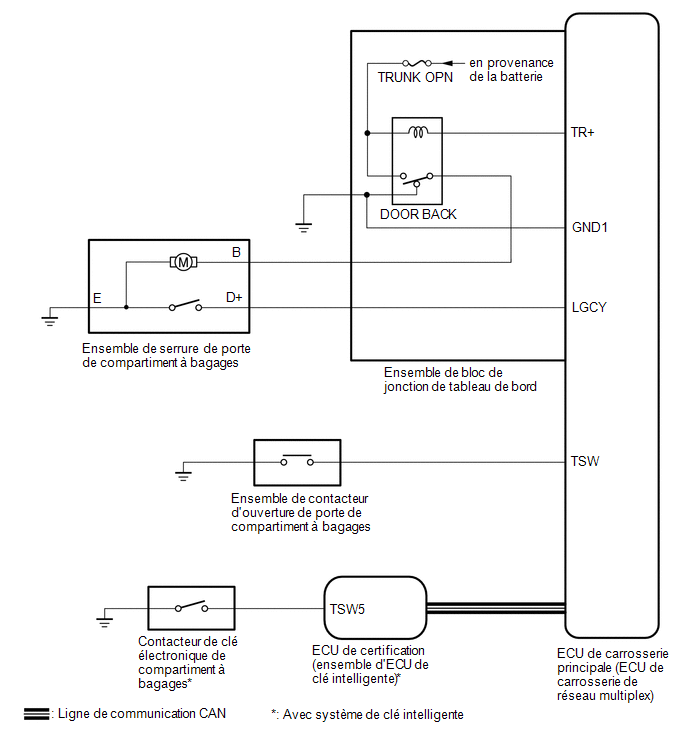

SCHEMA DU SYSTEME

Système d'ouverture de porte du compartiment à bagages

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

ECU de certification (ensemble d'ECU de clé intelligente)*

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Signal de fonctionnement d'ouverture de l'ensemble de serrure de porte de compartiment à bagages

CAN

Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A avec système de clé intelligente - - *1 ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES *2 DLC3 *3 ECU DE CARROSSERIE PRINCIPALE (E ...

Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES (a) Si l'ensemble de contacteur d'ouverture de porte de compartiment à bagages est enfoncé et que la porte de compartiment à bagages est fermée, un sig ...

D'autres materiaux:

Description Du Systeme
DESCRIPTION DU SYSTEME CONSEIL: Se reporter aux Mesures de précaution du système de régulateur de vitesse concernant le nom de chaque contacteur du contacteur de régulateur de vitesse. Cliquer ici GENERALITES Le système de régulateur de vitesse est commandé par l'ECM et la commande de vit ...

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A pour affichage 7 pouce *B pour affichage 8 pouce *1 ENSEMBLE DE COMMANDE DE CLIMATISATION *2 ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD *3 COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° ...

Depose
DEPOSE PROCEDURE 1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES Cliquer ici 2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES (a) Débrancher le connecteur. (b) Libérer l'attache. (c) Débrancher le sous-ensemble de câble ...
