VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

(a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.

(b) S'assurer que le haut-parleur ne contient pas de corps étrangers, que le cône du haut-parleur n'est pas déchiré ou qu'il n'y a pas d'autres anomalies.

Résistance standard:

pour 6 haut-parleurs

Branchement du tester	Condition	Condition spécifiée
1 - 2	En permanence	3,2 à 4,8 Ω

pour 9 haut-parleurs

Branchement du tester	Condition	Condition spécifiée
1 - 2	En permanence	4,5 à 6,7 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le haut-parleur.

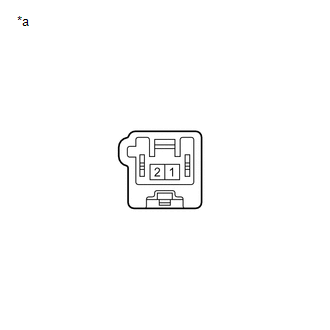

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de haut-parleur avant n° 1)
