REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
PROCEDURE
1. REPOSER LE FLEXIBLE AVANT
REMARQUE:
Lors de la repose du flexible avant, réduire la torsion du flexible.
| (a) Reposer le flexible avant avec une agrafe neuve. REMARQUE:
|
|
(b) A l'aide d'une clé à écrou de raccord, brancher la canalisation de frein sur le flexible avant tout en maintenant le flexible avant avec une clé.
Torque:
Couple de serrage prescrit :
15,2 N·m {155 kgf·cm, 11 ft·lbf}
REMARQUE:
CONSEIL:
Cliquer ici
13,4 N*m (137 kgf*cm, 10 ft*lbf)

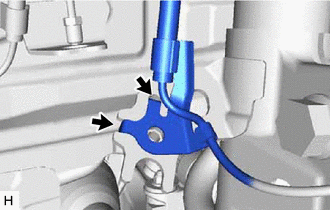

(c) Engager les 2 crochets pour reposer le support d'attache de capteur de vitesse avant.
REMARQUE:
Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.
|
Crochet |

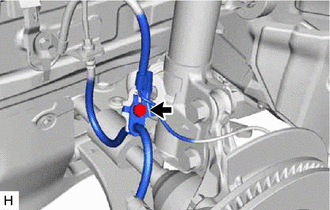

| (d) Reposer le flexible avant et le capteur de vitesse avant sur l'ensemble d'amortisseur avant avec le boulon. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} REMARQUE: Ne pas tordre le flexible avant lors de sa repose. |
|
(e) Brancher le flexible avant sur l'ensemble de cylindre de frein à disque avant à l'aide d'un boulon-raccord neuf et d'un joint d'étanchéité neuf.
Torque:
29,4 N·m {300 kgf·cm, 22 ft·lbf}
REMARQUE:
2. PURGER LA CANALISATION DE FREIN
Cliquer ici
3. REPOSER LA ROUE AVANT
Cliquer ici
