Pieces Constitutives
PIECES CONSTITUTIVES

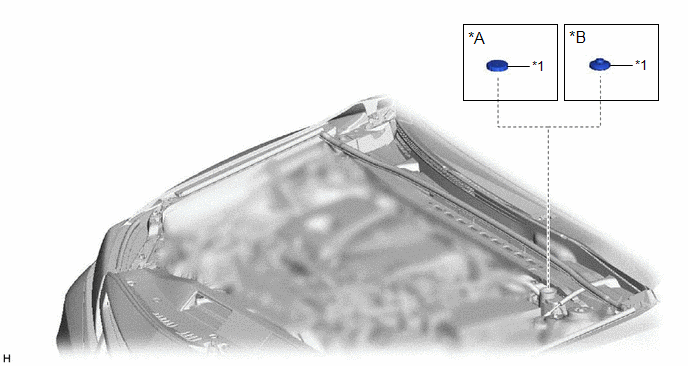

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*1 | ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
- | - |

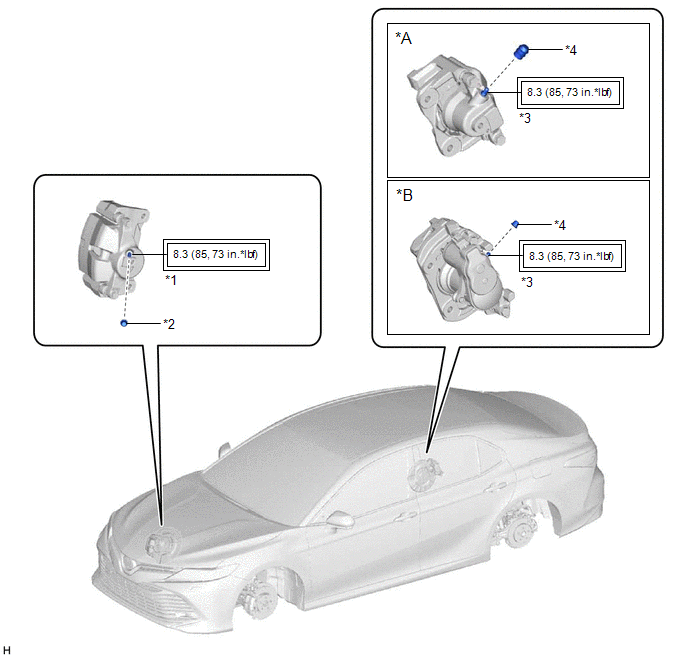

SCHEMA
*A | Sans système de frein de stationnement électrique |
*B | Avec système de frein de stationnement électrique |
*1 | BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
*2 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
*3 | BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
*4 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
Remplacement
REMPLACEMENT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
Avant toute intervention sur le système de freinage ou en cas de possibilité de présence d'air dans les conduites de frein, purger le système de freinage.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN

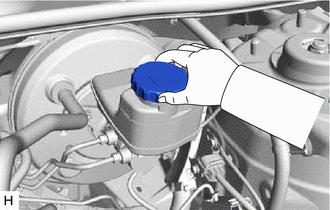

(a) Déposer l'ensemble de bouchon de remplissage de réservoir de maître-cylindre de frein. |
|
2. REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN
(a) Remplir le réservoir de liquide de frein.
Liquide de frein:
SAE J1703 ou FMVSS n° 116 DOT3
SAE J1704 ou FMVSS n° 116 DOT4
REMARQUE:
3. REMPLACER LE LIQUIDE DE FREIN
(a) Déposer le capuchon de bouchon de purge.
(b) Brancher un tuyau en vinyle sur le bouchon de purge.
(c) Enfoncer la pédale de frein à plusieurs reprises puis desserrer le bouchon de purge tout en maintenant la pédale enfoncée.*1
(d) Quand le liquide de frein cesse de s'écouler, serrer le bouchon de purge puis relâcher la pédale de frein*2.
(e) Répéter les étapes *1 et *2 jusqu'à ce que le liquide de frein neuf s'écoule.
(f) Serrer complètement le bouchon de purge.
Torque:
8,3 N·m {85 kgf·cm, 73 in·lbf}
(g) Reposer le capuchon de bouchon de purge.
(h) Répéter les étapes précédentes pour remplacer le liquide de frein des canalisations de frein pour chaque roue.
4. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE FREIN
5. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
Cliquer ici
6. REPOSER L'ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN
(a) Reposer l'ensemble de bouchon de remplissage du réservoir de maître-cylindre de frein.
