Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si à la fois les flexibles droit et gauche avant sont débranchés en même temps, veiller à placer un repère d'identification sur chacun pour indiquer sa position de pose.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA ROUE AVANT
Cliquer ici
2. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
3. DEPOSER LE FLEXIBLE AVANT

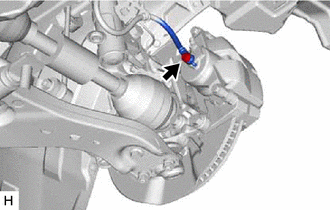

(a) Déposer le boulon-raccord et le joint d'étanchéité, et débrancher le flexible avant de l'ensemble de cylindre de frein à disque avant. |
|

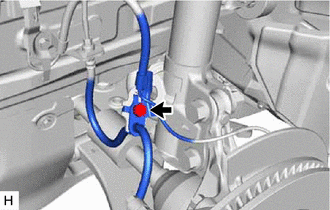

(b) Déposer le boulon et détacher le flexible avant de l'ensemble d'amortisseur avant. |
|
(c) A l'aide d'une clé à écrou de raccord, débrancher la canalisation de frein tout en maintenant le flexible avant à l'aide d'une clé. REMARQUE:
| |

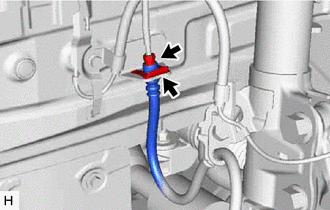

(d) Déposer l'agrafe et le flexible avant de la caisse du véhicule.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 FLEXIBLE AVANT *2 JOINT D'ETANCHEITE *3 CANALISATION DE FREIN *4 CAPTEUR DE VITESSE AVANT *5 BOULON-RACCORD - - Couple de serrage pour "zones princi ...Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Etant donné que les flexibles avant droit et gauche ne sont pas interchangeables, vérifier le numéro de référence lors de la repose des flexibles avant. En cas de réutilisati ...D'autres materiaux:
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
(a) Passer l'ensemble de câble de commande de boîte de vitesses dans le véhicule puis reposer l'ensemble de câble de commande de boîte de vitesses sur la caisse du véhicule à l'aide des 2 écrous.
Torque: ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A fabrication TMC
*B fabrication TMMK
*1 PEDALE D'ACCELERATEUR
*2 REMBOURRAGE DE PEDALE D'ACCELERATEUR
*3 ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
*4 SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour jantes en acier
*B sauf jantes en acier
*1 ENSEMBLE DE ROUE
*2 ECROU DE MOYEU D'ESSIEU
*3 CHAPEAU DE ROUE
- -
Couple de serrage pour "zones principales concernant la performance de ba ...
