REPOSE
PROCEDURE
1. REPOSER LA DOUILLE DE BARRE STABILISATRICE ARRIERE
(a) Reposer les 2 douilles de barre stabilisatrice arrière sur la barre stabilisatrice arrière.
REMARQUE:
Veiller à reposer les douilles de barre stabilisatrice arrière de sorte que chaque découpe soit orientée vers l'avant du véhicule.

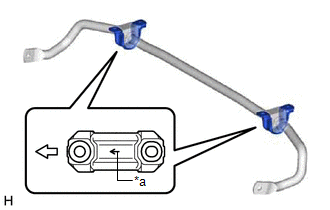

2. REPOSER LE SUPPORT DE BARRE STABILISATRICE ARRIERE N° 1
(a) Reposer les 2 supports de barre stabilisatrice arrière n° 1 sur les 2 douilles de barre stabilisatrice arrière.
REMARQUE:
S'assurer de reposer les supports de barre stabilisatrice arrière n° 1 de sorte que chaque repère fléché soit orienté vers l'avant du véhicule.
|
*a | Repère fléché |
|
Avant du véhicule |
3. REPOSER LA BARRE STABILISATRICE ARRIERE

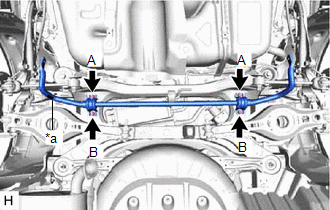

| (a) Reposer la barre stabilisatrice arrière, les 2 supports de barre stabilisatrice arrière n° 1 et les 2 douilles de barre stabilisatrice arrière sur le sous-ensemble de traverse de suspension arrière avec les 4 boulons. Torque: 78 N·m {795 kgf·cm, 58 ft·lbf} REMARQUE:
|
|
4. STABILISER LA SUSPENSION
Cliquer ici
5. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE

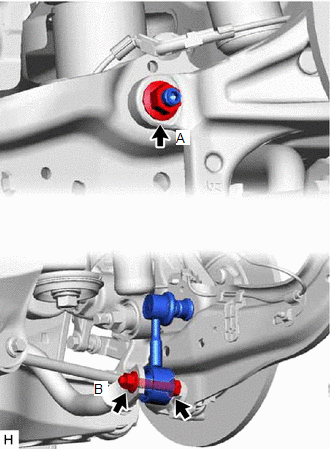

| (a) Reposer l'ensemble de biellette de barre stabilisatrice arrière gauche à l'aide de l'écrou (A). Torque: 75 N·m {765 kgf·cm, 55 ft·lbf} CONSEIL: Si le joint à rotule tourne en même temps que l'écrou, maintenir le goujon fileté avec une clé à douille à six pans de 6 mm. |
|
(b) Reposer l'ensemble de biellette de barre stabilisatrice arrière gauche à l'aide du boulon et de l'écrou (B).
Torque:
75 N·m {765 kgf·cm, 55 ft·lbf}
REMARQUE:
Ne pas tourner le boulon car celui-ci est muni d'une butée. Serrer l'écrou avec le boulon en place.
6. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
8. REPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1

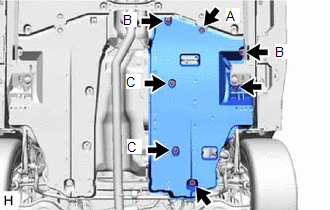

| (a) Reposer le sabot de protection de plancher n° 1 avec les 2 œillets (B) et les 2 agrafes (C). Torque: Oeillet (B) : 7,5 N·m {76 kgf·cm, 66 in·lbf} |
|
(b) Reposer les 2 boulons et l'agrafe (A).
Torque:
Boulon :
7,5 N·m {76 kgf·cm, 66 in·lbf}
9. REPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2

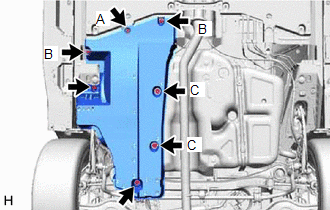

| (a) Reposer le sabot de protection de plancher n° 2 avec les 2 œillets (B) et les 2 agrafes (C). Torque: Oeillet (B) : 7,5 N·m {76 kgf·cm, 66 in·lbf} |
|
(b) Reposer les 2 boulons et l'agrafe (A).
Torque:
Boulon :
7,5 N·m {76 kgf·cm, 66 in·lbf}
10. REPOSER LA ROUE ARRIERE
Cliquer ici
11. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
