REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1
REMARQUE:
Ne pas toucher le cône du haut-parleur.
(a) Brancher le connecteur.
(b) Engager les 2 guides pour reposer temporairement l'ensemble de haut-parleur avant n° 1.

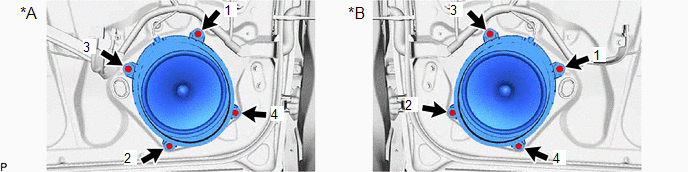

(c) Reposer l'ensemble de haut-parleur avant n° 1 avec les 4 vis.
*A | pour côté gauche |
*B | pour côté droit |
CONSEIL:
Reposer les vis dans l'ordre indiqué sur le schéma.
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
3. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
4. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
5. POSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
6. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
8. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
9. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
