DEMONTAGE
PROCEDURE

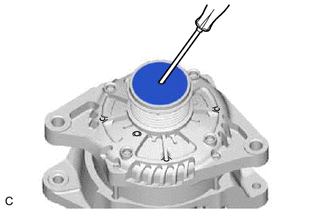

1. DEPOSER LE CACHE DE POULIE DE GENERATEUR
(a) A l'aide d'un tournevis, déposer le cache de poulie de générateur de la poulie de générateur avec embrayage. REMARQUE: Ne pas réutiliser le cache de poulie de générateur. |
|

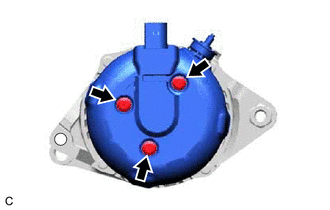

2. DEPOSER LE CACHE D'EXTREMITE ARRIERE DE GENERATEUR
(a) Déposer les 3 écrous et le cache d'extrémité arrière de générateur de l'ensemble de bobine de générateur. |
|

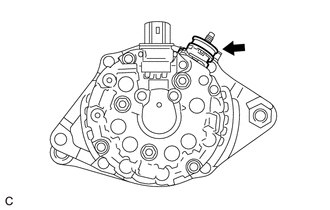

3. DEPOSER L'ISOLANT DE BORNE DE GENERATEUR
(a) Déposer l'isolant de borne de générateur de l'ensemble de bobine de générateur. |
|
4. DEPOSER L'ENSEMBLE DE PORTE-BALAIS DE GENERATEUR

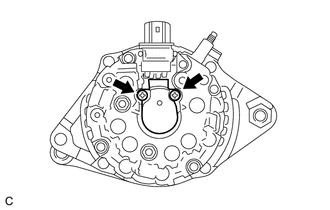

(a) Déposer les 2 vis et l'ensemble de porte-balais de générateur de l'ensemble de bobine de générateur. |
|
5. DEPOSER L'ENSEMBLE DE BOBINE DE GENERATEUR

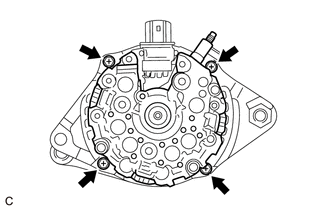

(a) Déposer les 4 boulons. |
|

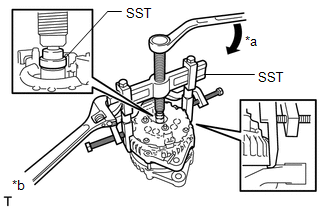

(b) A l'aide du SST, déposer l'ensemble de bobine de générateur de l'ensemble de rotor de générateur. SST: 09950-40011 09951-04020 09952-04010 09953-04020 09954-04010 09955-04071 09957-04010 09958-04011 |
|

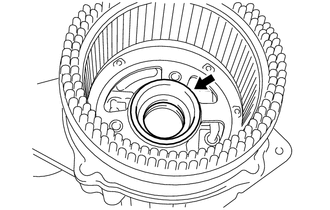

(c) Déposer la garniture d'étanchéité du cache de roulement. REMARQUE: En cas de rupture de la garniture d'étanchéité du cache de roulement, déposer toutes les pièces brisées. CONSEIL: La garniture d'étanchéité de cache de roulement peut être posée sur l'ensemble de rotor de générateur. |
|
6. DEPOSER LA POULIE DE GENERATEUR AVEC EMBRAYAGE
(a) Fixer le flasque côté entraînement de générateur dans un étau entre des plaques d'aluminium.

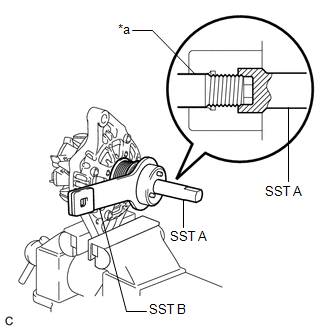

(b) Reposer les outils d'entretien spéciaux (A) et (B) sur la poulie de générateur avec embrayage comme indiqué sur le schéma. SST: 09820-63021 REMARQUE: Fixer correctement le SST au générateur de poulie avec embrayage et axe de rotor. |
|

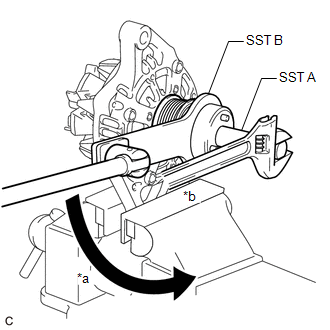

(c) Desserrer la poulie de générateur avec embrayage en faisant tourner le SST (B), comme indiqué sur le schéma. REMARQUE:
|
|
(d) Retirer le SST de la poulie de générateur avec embrayage.
(e) Déposer la poulie de générateur avec embrayage de l'axe de rotor.
7. DEPOSER L'ENSEMBLE DE ROTOR DE GENERATEUR

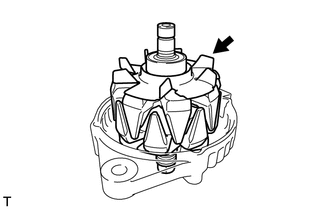

(a) Déposer l'ensemble du rotor d'alternateur du flasque côté entraînement de générateur. |
|
8. VERIFIER LE ROULEMENT DE FLASQUE COTE ENTRAINEMENT DE GENERATEUR
Cliquer ici
9. DEPOSER LE ROULEMENT DE FLASQUE COTE ENTRAINEMENT DE GENERATEUR

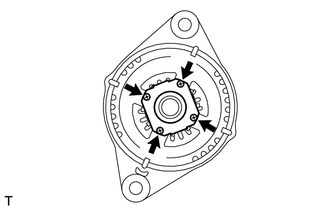

(a) Déposer les 4 vis et la plaque de retenue du flasque côté entraînement de générateur. |
|

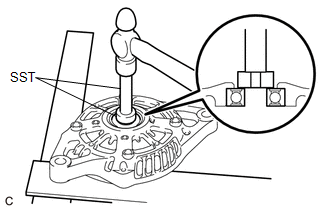

(b) A l'aide du SST et d'un marteau, chasser le roulement du flasque côté entraînement de générateur du flasque côté entraînement de générateur. SST: 09950-60010 09951-00250 SST: 09950-70010 09951-07100 |
|
