Toyota Camry et,
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de générateur sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Ensemble de pare-chocs avant (avec système de moniteur de rétroviseur panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
Ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif) |
|
|
|
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur du moteur en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici .gif)
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU BLOC EN V
Cliquer ici
5. DEPOSER LA COURROIE STRIEE
Cliquer ici
6. DEPOSER L'ENSEMBLE DE GENERATEUR
| (a) Ouvrir le capuchon de borne. |
|

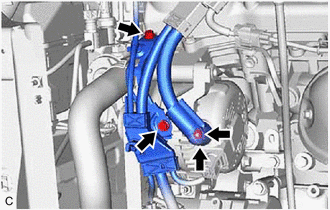

(b) Déposer l'écrou et débrancher le faisceau de câbles de la borne B.
(c) Déposer les 2 boulons.
| (d) Débrancher le connecteur de l'ensemble de générateur. |
|
(e) Débrancher le connecteur de l'ensemble de compresseur avec embrayage magnétique.
(f) Débrancher le connecteur d'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames.

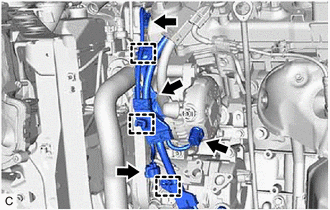

(g) Libérer les 3 attaches de faisceau de câbles et déposer le support d'attache de faisceau de câbles.

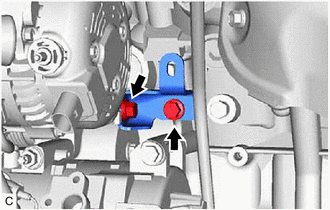

| (h) Déposer les 2 boulons et le support d'ensemble de générateur. |
|

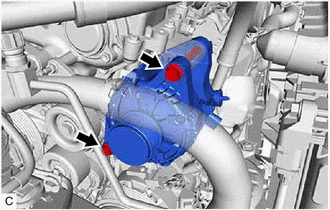

| (i) Déposer les 2 boulons et l'ensemble de générateur. |
|
