PIECES CONSTITUTIVES

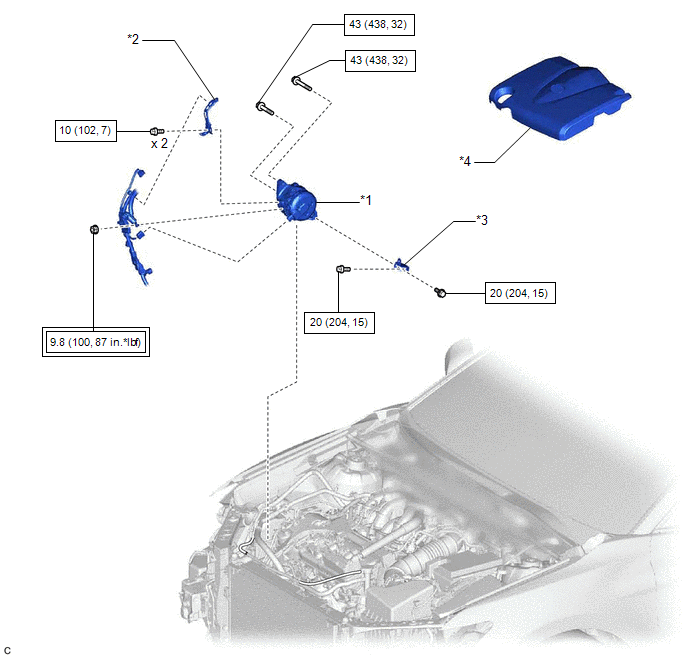

SCHEMA
|
*1 | ENSEMBLE DE GENERATEUR |
*2 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
|
*3 | SUPPORT D'ENSEMBLE DE GENERATEUR |
*4 | SOUS-ENSEMBLE DE CACHE DU BLOC EN V |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

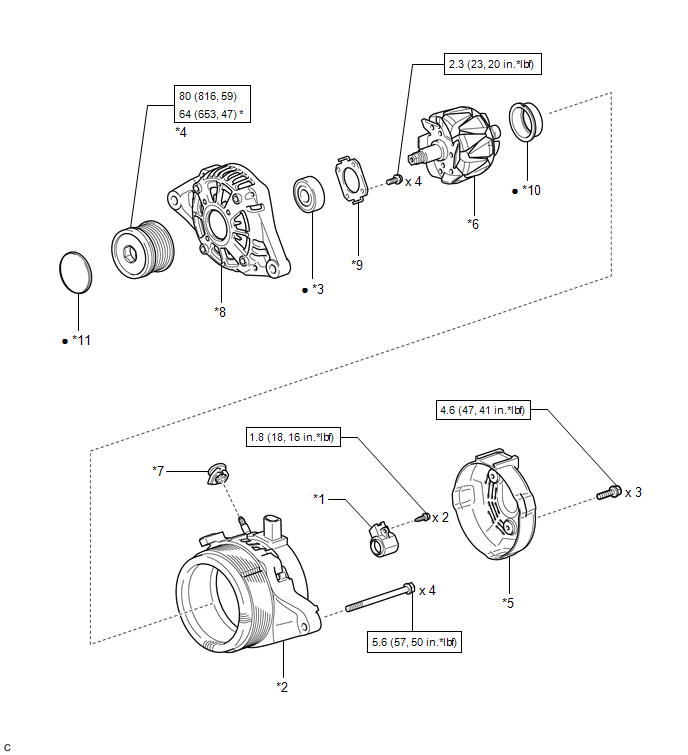

SCHEMA
|
*1 | ENSEMBLE DE PORTE-BALAIS DE GENERATEUR |
*2 | ENSEMBLE DE BOBINE DE GENERATEUR |
|
*3 | ROULEMENT DE FLASQUE COTE ENTRAINEMENT DE GENERATEUR |
*4 | POULIE DE GENERATEUR AVEC EMBRAYAGE |
|
*5 | CACHE D'EXTREMITE ARRIERE DE GENERATEUR |
*6 | ENSEMBLE DE ROTOR DE GENERATEUR |
|
*7 | ISOLANT DE BORNE DE GENERATEUR |
*8 | FLASQUE COTE ENTRAINEMENT DE GENERATEUR |
|
*9 | PLAQUE DE RETENUE |
*10 | GARNITURE D'ETANCHEITE DE COUVERCLE DE ROULEMENT |
|
*11 | CACHE DE POULIE DE GENERATEUR |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
* | Usage du SST requis |
|
● | Pièce non réutilisable |
- | - |
