Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

Toyota Camry Manuel de réparation XV50 (2011–2019) / Direction / Systemes D'assistance De Direction / Systeme De Direction Assistee / Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

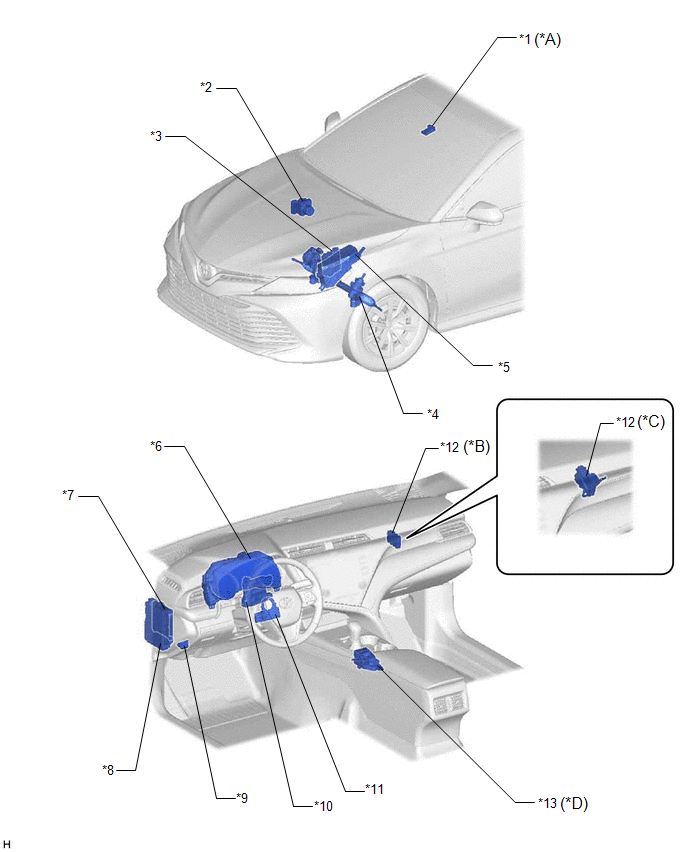

SCHEMA

*A

avec système Toyota Safety Sense P

*B

avec système de clé intelligente

*C

sans système de clé intelligente

*D

Avec système de frein de stationnement électrique

*1

CAMERA DE RECONNAISSANCE DE MARCHE AVANT

*2

ENSEMBLE D'ACTIONNEUR DE FREIN

- ECU DE CONTROLE DE DERAPAGE

*3

ECM

*4

ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

- ECU DE DIRECTION ASSISTEE

- MOTEUR DE DIRECTION ASSISTEE

- CAPTEUR DE COUPLE

*5

ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION

- FUSIBLE EPS

*6

ENSEMBLE DE COMBINE D'INSTRUMENTS

*7

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*8

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- RELAIS IG1-N° 1

- FUSIBLE EPS-IG1

*9

DLC3

*10

ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

*11

CAPTEUR D'ANGLE DE BRAQUAGE

*12

ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)

*13

CONTACTEUR DE MODE D'ENTRAINEMENT (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

-

-
