Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

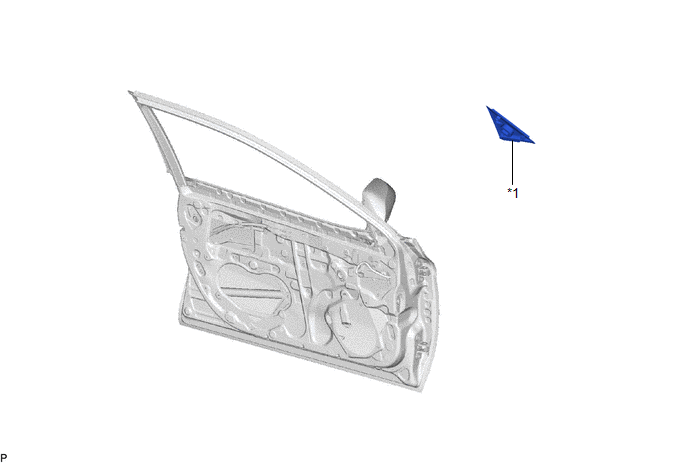

*1 | CACHE SUPERIEUR D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du cahe supérieur de montant avant, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Sous-ensemble de vitre de porte avant. |
Initialiser le système de commande de vitre électrique |
|
|
CONSEIL:
PROCEDURE
1. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
Cliquer ici
2. DEPOSER LE CACHE SUPERIEUR D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

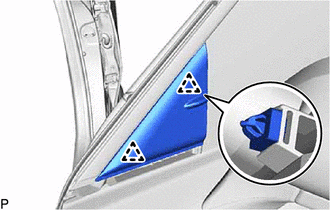

| (a) Libérer les 2 agrafes pour déposer le cache supérieur d'encadrement inférieur avant de porte avant. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LE CACHE SUPERIEUR D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT
(a) Engager les 2 agrafes pour reposer le cache supérieur d'encadrement inférieur avant de porte avant.
2. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
Cliquer ici
Schema Du Systeme
SCHEMA DU SYSTEME CONSEIL: Se reporter au
schéma du système du système de communication CAN. Cliquer ici
SCHEMA D'ENSEMBLE DE COMBINE
D'INSTRUMENTS
SCHEMA DE CLIGNOTANT
SCHEMA D'ECLAIRAGE
SCHEMA DE SIGNAL DE
VITESSE ...
