VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

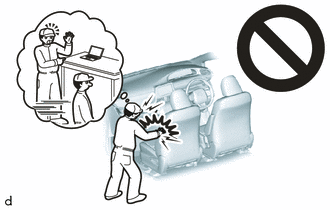

ATTENTION:
Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble de capteur d'airbag.
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CAPTEUR D'AIRBAG (véhicule n'ayant pas subi de collision)
(a) Procéder à une vérification du système de diagnostic.
Cliquer ici
2. VERIFIER L'ENSEMBLE DE CAPTEUR D'AIRBAG (véhicule ayant subi une collision sans déploiement de l'airbag)
(a) Procéder à une vérification du système de diagnostic.
Cliquer ici
(b) Vérifier visuellement la présence de défauts avec l'ensemble de capteur d'airbag reposé sur le véhicule.
CONSEIL:
Les défauts sont les suivants:
OK:
Il n'y a aucun défaut.
Si l'un de ces défauts est détecté, remplacer l'ensemble de capteur d'airbag par un élément neuf.
3. VERIFIER L'ENSEMBLE DE CAPTEUR D'AIRBAG (véhicule ayant subi une collision avec déploiement de l'airbag)
(a) Remplacer l'ensemble de capteur d'airbag.
CONSEIL:
L'ensemble de capteur d'airbag doit être remplacé dès qu'une pièce SRS s'est déployée, étant donné qu'il a été soumis à un impact.
