DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées après le remplacement des pièces lors de la dépose/repose de la caméra de reconnaissance de zone avant sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce de rechange ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Caméra de reconnaissance de la zone avant |
Régler la caméra de reconnaissance de marche avant |
|
|
REMARQUE:
PROCEDURE

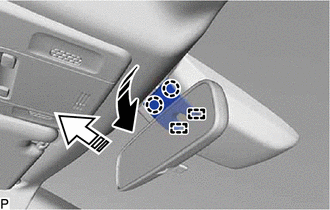

1. DEPOSER LE CACHE N° 2 DE RECONNAISSANCE DE MARCHE AVANT
(a) Tirer le cache de reconnaissance de zone avant n° 2 dans le sens indiqué par la flèche (1) sur le schéma pour libérer les 2 griffes.
REMARQUE:
Si ces griffes sont libérées séparément, elles risquent de casser. Introduire un outil de dépose des moulures entre elles et tirer vers le bas afin de libérer les griffes simultanément.
![]() | Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(b) Tirer le cache de reconnaissance de zone avant n° 2 dans le sens indiqué par la flèche (2) sur le schéma pour libérer les 2 guides et déposer le cache de reconnaissance de zone avant n° 2.

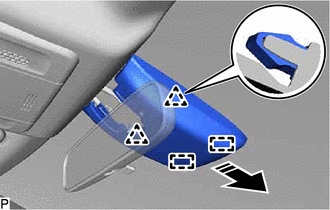

2. DEPOSER LE CACHE N° 1 DE RECONNAISSANCE DE MARCHE AVANT
(a) Libérer les 2 agrafes et les 2 guides pour déposer le cache de reconnaissance de marche avant n° 1 comme indiqué sur le schéma.
REMARQUE:
Pour éviter d'endommager les guides, toujours faire coulisser le cache de reconnaissance de marche avant n° 1 parallèlement à la vitre de pare-brise.
![]() | Déposer dans ce sens |

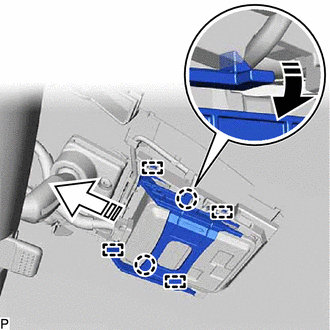

3. DEPOSER LE VERROU DE RECONNAISSANCE DE MARCHE AVANT
(a) Libérer les 2 griffes dans le sens indiqué par la flèche (1) sur le schéma.
![]() | Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(b) Libérer les 4 guides dans le sens indiqué par la flèche (2) sur le schéma pour déposer le verrou de reconnaissance de marche avant.

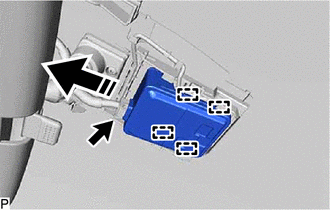

4. DEPOSER LA CAMERA DE RECONNAISSANCE DE LA ZONE AVANT
(a) Débrancher le connecteur.
![]() | Déposer dans ce sens |
(b) Libérer les 4 guides et déposer la caméra de reconnaissance de marche avant comme indiqué sur le schéma.
REMARQUE:
