DESCRIPTION
Ce circuit fournit l'alimentation électrique nécessaire au fonctionnement de la caméra de reconnaissance de marche avant.

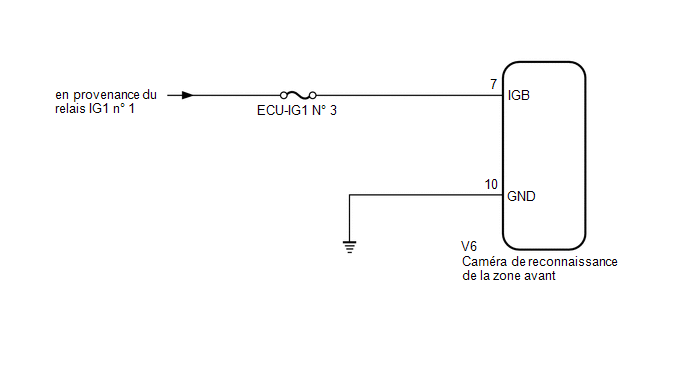

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (TENSION DE LA SOURCE D'ALIMENTATION ELECTRIQUE) |
| (a) Débrancher le connecteur V6 de caméra de reconnaissance de marche avant. |
|
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

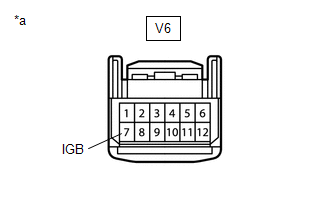

V6-7 (IGB) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
(d) Mettre le contacteur d'allumage en position OFF.
(e) Brancher le connecteur V6 de caméra de reconnaissance de marche avant.
| INCORRECT | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAMERA DE RECONNAISSANCE DE MARCHE AVANT- MASSE DE CARROSSERIE) |
| (a) Débrancher le connecteur V6 de caméra de reconnaissance de marche avant. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|

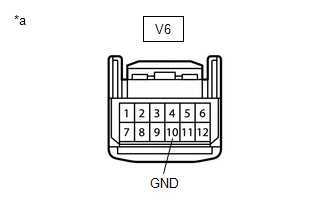

V6-10 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Brancher le connecteur V6 de caméra de reconnaissance de marche avant.
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
