Pieces Constitutives
PIECES CONSTITUTIVES

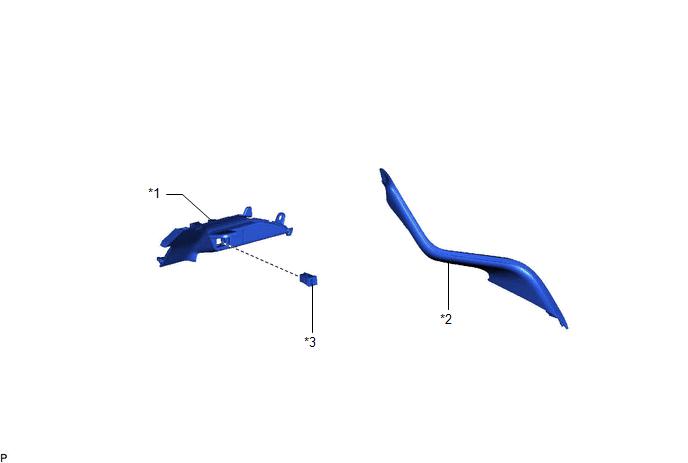

SCHEMA
|
*1 | PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD |
*2 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*3 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER LE PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1

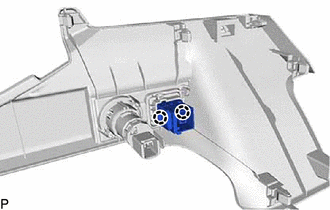

| (a) Libérer les 2 griffes et déposer l'ensemble d'adaptateur de prise stéréo n° 1. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1
(a) Engager les 2 griffes pour reposer l'ensemble d'adaptateur de prise stéréo n° 1.
2. REPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
Cliquer ici
3. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
Cable D'antenne De VitreMessage de perte de la communication avec l'ECM/PCM "A"
(U010087,U012987,U013187,U014287,U015187,U016387,U016487,U023387,U023587,U023A87,U032787,U110687,U111087,U111287,U111787,U113387)
DESCRIPTION L'ensemble de combiné d'instruments
communique avec chaque ECU via le système de communication CAN.
N° de DTC Objet de la
détection Condition de
détection du DTC Organe
incriminé Mémoire
Remarque
U010087 Message de perte
de la communicat ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE
(a) Reposer l'ensemble d'airbag de siège arrière à l'aide de 2 écrous neufs.
Torque: fabrication TMC : 5,5 N·m {56 kgf·cm, 49 in·lbf}
fabrication TMMK : 8,0 N·m {82 kgf·cm, 71 in·lbf}
REMARQ ...
Tableau Des Codes De Diagnostic
TABLEAU DES CODES DE DIAGNOSTIC Système télématique
N° de DTC Objet de la détection
Lien U0142
Perte de communication avec le module de commande de carrosserie "B"
U0155 Perte de la communication avec le module de commande de tableau de bord (IPC)
...
