Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1

Cliquer ici

2. DEPOSER LE SUPPORT D'ATTACHE DE TUYAU DE FREIN N° 2

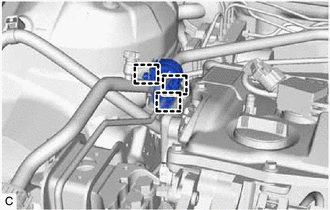

(a) Libérer les 3 attaches et déposer l'attache de canalisation.

REMARQUE:

Lors de la déposer et de la repose de l'attache de canalisation, veiller à ne pas déformer le sous-ensemble de tuyau d'aspiration ou l'ensemble de tuyau et d'accessoires de climatisation.

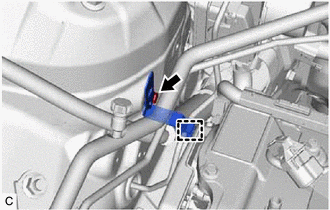

(b) Déposer le boulon pour détacher le support d'attache de tuyau de frein n° 2 de la caisse du véhicule.

(c) Libérer l'attache et déposer le support d'attache de tuyau de frein n° 2.

3. DEPOSER LE CACHE DE MOTEUR N° 2

Cliquer ici

4. DEPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

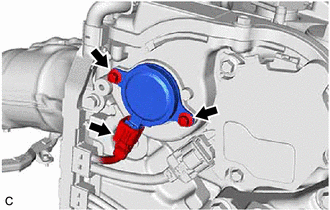

(a) Débrancher le connecteur de l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames.

(b) A l'aide d'une clé à douille de 8 mm, déposer les 2 boulons et l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames de l'ensemble de couvercle de pignon de distribution n° 2.

REMARQUE:

Si l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames a subi un choc ou une chute, le remplacer.

5. DEPOSER LE JOINT TORIQUE

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement du joint torique est nécessaire.

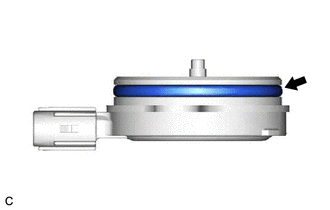

(a) Déposer le joint torique de l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames.

REMARQUE:

  • Lors de la dépose du joint torique, veiller à ne pas endommager la rainure de joint torique de l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames.
  • Si la rainure de joint torique de l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames est endommagée, remplacer l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames par un élément neuf.
