DESCRIPTION
Lorsque le contacteur d'allumage est en position ON, l'ensemble de contacteur principal de réseau multiplex envoie des signaux à distance de fermeture et d'ouverture à chaque ensemble de moteur de lève-vitre électrique via la ligne de communication LIN.

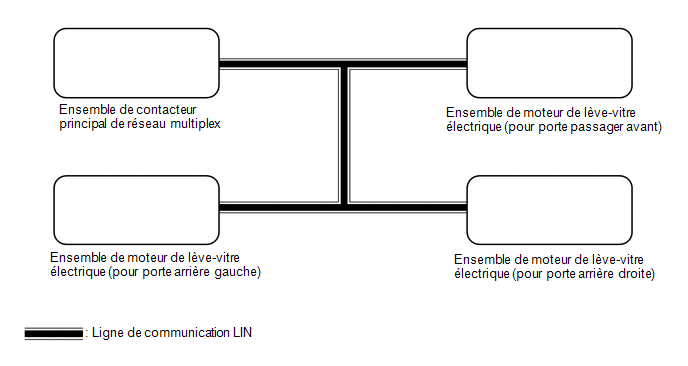

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
PROCEDURE
|
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MAIN BODY) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Communication P-Door Motor |
Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
| Communication RR-Door Motor |
Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
| Communication RL-Door Motor |
Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
| Communication Master SW |
Etat du branchement entre l'ensemble de contacteur principal de réseau multiplex et l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
|
Affichage du tester |
|---|
|
Communication P-Door Motor |
|
Communication RR-Door Motor |
|
Communication RL-Door Motor |
|
Communication Master SW |
OK:
OK s'affiche pour chaque élément de la data list ci-dessus.
| MAL | .gif) | PASSER AU SYSTEME DE COMMUNICATION LIN (Suivre la procédure Comment utiliser la recherche de pannes) |
|
| 2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MASTER SWITCH) |
(a) Sélectionner les menus suivants: Body Electrical / Master Switch / Data List.
(b) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Master Switch > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
P Door P/W Auto SW | Signal de contacteur automatique de vitre électrique côté passager avant |
OFF ou ON | OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du passager avant non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du passager avant actionné |
- |
| RR Door P/W Auto SW |
Signal de contacteur automatique de vitre électrique de porte arrière droite |
OFF ou ON | OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière droite non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière droite actionné |
- |
| RL Door P/W Auto SW |
Signal de contacteur automatique de lève-vitre électrique de porte arrière gauche |
OFF ou ON | OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière gauche non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière gauche actionné |
- |
| P Door P/W Up SW |
Signal de contacteur de fermeture manuelle de vitre électrique de porte de passager avant |
OFF ou ON | OFF: Le contacteur de fermeture manuelle de vitre électrique de porte de passager avant n'est pas actionné ON: Le contacteur de fermeture manuelle de vitre électrique de porte de passager avant est actionné |
- |
| RR Door P/W up switch |
Signal de contacteur de fermeture manuelle de vitre électrique de porte arrière droite |
OFF ou ON | OFF: Le contacteur de fermeture manuelle de vitre électrique de porte arrière droite n'est pas actionné ON: Le contacteur de fermeture manuelle de vitre électrique de porte arrière droite est actionné |
- |
| RL Door P/W up switch |
Signal de contacteur de fermeture manuelle de vitre électrique de porte arrière gauche |
OFF ou ON | OFF: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche n'est pas actionné ON: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche est actionné |
- |
| P Door P/W Down SW |
Signal de contacteur d'ouverture manuelle de vitre électrique de porte de passager avant |
OFF ou ON | OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte de passager avant n'est pas actionné ON: Le contacteur d'ouverture manuelle de vitre électrique de porte de passager avant est actionné |
- |
| RR Door P/W Down SW |
Signal de contacteur d'ouverture manuelle de vitre électrique de porte arrière droite |
OFF ou ON | OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière droite n'est pas actionné ON: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière droite est actionné |
- |
| RL Door P/W Down SW |
Signal de contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche |
OFF ou ON | OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche n'est pas actionné ON: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche est actionné |
- |
| Window Lock Switch Status |
Signal de contacteur de verrouillage de vitre |
OFF ou ON | OFF: Contacteur de verrouillage de vitre en position OFF (non enfoncé) ON: Contacteur de verrouillage de vitre en position ON (enfoncé) |
- |
|
Affichage du tester |
|---|
|
P Door P/W Auto SW |
|
RR Door P/W Auto SW |
|
RL Door P/W Auto SW |
|
P Door P/W Up SW |
|
RR Door P/W up switch |
|
RL Door P/W up switch |
|
P Door P/W Down SW |
|
RR Door P/W Down SW |
|
RL Door P/W Down SW |
|
Window Lock Switch Status |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
NG | A |
|
OK (les fonctions de fermeture et d'abaissement à distance de vitre électrique de porte de passager avant ne fonctionnent pas) |
B |
| OK (les fonctions de fermeture et d'abaissement à distance de vitre électrique de porte arrière gauche ne fonctionnent pas) |
C |
| OK (les fonctions de fermeture et d'abaissement à distance de vitre électrique de porte arrière droite ne fonctionnent pas) |
| A |
| REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
| B |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU PASSAGER AVANT)
|
| C |
| REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE OU PORTE ARRIERE DROITE)
|
