Toyota Camry Manuel de réparation XV50 (2011–2019): La vitre électrique côté conducteur ne fonctionne pas via le contacteur principal de lève-vitre électrique
DESCRIPTION
Lorsque le contacteur d'allumage est en position ON, l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) est actionné par l'ensemble de contacteur principal de réseau multiplex. L'ensemble de moteur de lève-vitre électrique (pour côté conducteur) fait office de moteur, de lève-vitre et d'ECU.

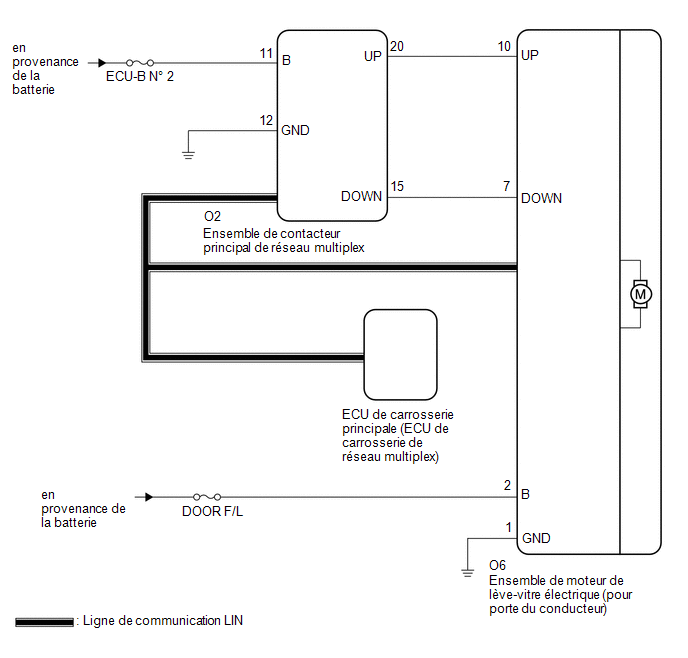

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Le système de commande de lève-vitre électrique utilise le système de communication LIN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Procéder à la recherche de pannes du système de commande de lève-vitre électrique après s'être assuré que le système de communication fonctionne correctement.
Cliquer ici
- Si l'ensemble de moteur de lève-vitre électrique (pour côté conducteur) a été remplacé par un élément neuf, initialiser le système de commande de vitre électrique.
Cliquer ici
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*
Cliquer ici
*: avec système de clé intelligente
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MAIN BODY) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Communication D-Door Motor |
Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte conducteur) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
Communication Master SW |
Etat du branchement entre l'ensemble de contacteur principal de réseau multiplex et l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
Affichage du tester |
---|
Communication D-Door Motor |
Communication Master SW |
OK:
OK s'affiche pour chaque élément de la data list ci-dessus.
MAL | PASSER AU SYSTEME DE COMMUNICATION LIN (Suivre la procédure Comment utiliser la recherche de pannes) |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (D-DOOR MOTOR) |
(a) Sélectionner les menus suivants: Body Electrical / D-Door Motor / Data List.
(b) Relever la Data List en suivant les indications du Techstream.
Body Electrical > D-Door Motor > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
D Door P/W Up SW | Signal du contacteur UP manuel de la vitre électrique côté porte du conducteur |
OFF ou ON | OFF: Le contacteur de fermeture manuelle de vitre électrique de porte côté conducteur n'est pas actionné ON: Le contacteur de fermeture manuelle de vitre électrique de porte côté conducteur est actionné |
- |
D Door P/W Down SW |
Signal du contacteur DOWN manuel de la vitre électrique côté porte du conducteur |
OFF ou ON | OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte du conducteur n'est pas actionné ON: Le contacteur d'ouverture manuelle de vitre électrique de porte du conducteur est actionné |
- |
Affichage du tester |
---|
D Door P/W Up SW |
D Door P/W Down SW |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
MAL | PASSER AU POINT 4 |
|
3. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (D-DOOR MOTOR) |
(a) Sélectionner les menus suivants: Body Electrical / D-Door Motor / Active Test.
(b) Effectuer l'Active Test en suivant les indications du Techstream.
ATTENTION:
Lors de ce test, veiller à ne pas se blesser avec des pièces du véhicule en mouvement. Pendant l'Active Test, la fonction anticoincement ne fonctionne pas.
Body Electrical > D-Door Motor > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Power Window | Vitre électrique |
OFF / DOWN / UP | - |
Affichage du tester |
---|
Power Window |
OK:
La vitre électrique de porte côté conducteur fonctionne normalement.
OK | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
MAL | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) |
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE DE PORTE (POUR PORTE DU CONDUCTEUR)) |
(a) Débrancher le connecteur O2 de l'ensemble de contacteur principal de réseau multiplex.
(b) Débrancher le connecteur O6 de l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
O2-20 (UP) - O6-10 (UP) |
En permanence | En dessous de 1 Ω |
O2-20 (UP) ou O6-10 (UP) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
O2-15 (DOWN) - O6-7 (DOWN) |
En permanence | En dessous de 1 Ω |
O2-15 (DOWN) ou O6-7 (DOWN) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE GAUCHE |
(a) Déposer l'ensemble de moteur de lève-vitre électrique (pour porte côté conducteur).
Cliquer ici
(b) Vérifier l'ensemble de moteur de lève-vitre électrique (pour porte côté conducteur).
Cliquer ici
OK | REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
MAL | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR) |
