Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES

(a) Appliquer la tension de batterie à l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames et vérifier si le piston plongeur fonctionne.

OK:

Le piston plongeur s'étend vers l'extérieur de 4,2 mm (0,165 in.) minimum.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames.

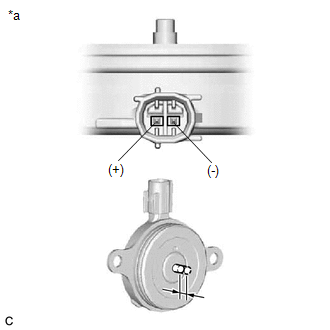

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames)
