DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

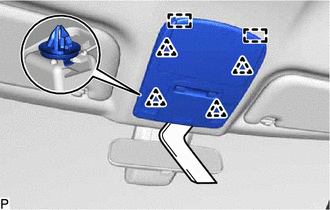

(a) pour toit normal:
| (1) A l'aide d'un extracteur de moulure, libérer les 4 agrafes. |
|
(2) Libérer les 2 guides.

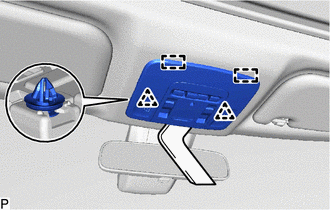

(b) sauf toit normal:
| (1) A l'aide d'un extracteur de moulure, libérer les 2 agrafes. |
|
(2) Libérer les 2 guides.
(c) Débrancher chaque connecteur pour déposer l'ensemble de boîtier de console de toit.
