PIECES CONSTITUTIVES

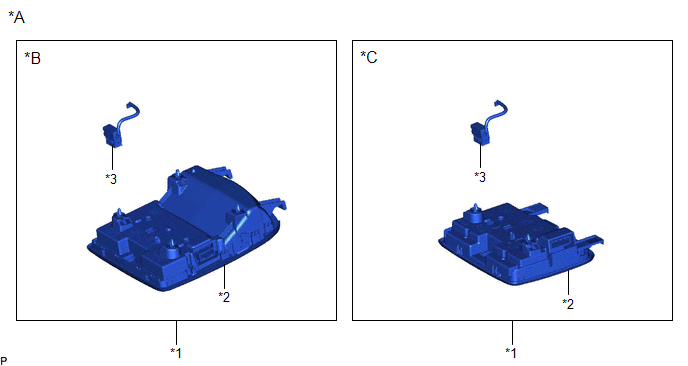

SCHEMA
|
*A | fabrication TMC |
*B | pour toit normal |
|
*C | sauf toit normal |
- | - |
|
*1 | ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
*2 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
|
*3 | ENSEMBLE DE MICRO DE TELEPHONE |
- | - |
SCHEMA
|
*A | fabrication TMMK |
*B | pour toit normal |
|
*C | sauf toit normal |
- | - |
|
*1 | ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
*2 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
|
*3 | ENSEMBLE DE MICRO DE TELEPHONE |
- | - |
