Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du capteur d'airbag latéral n° 2, sont indiquées ci-dessous.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

4. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

5. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

6. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE (pour siège de type rabattable)

CONSEIL:

Débrancher le bourrelet d'habillage d'ouverture de porte arrière au maximum de ce que permet la dépose de l'ensemble de dossier de siège arrière.

7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE (pour sièges de type rabattable)

Cliquer ici

8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

9. DEPOSER LE CAPTEUR D'AIRBAG LATERAL N° 2

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Débrancher le connecteur de capteur d'airbag latéral n° 2.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

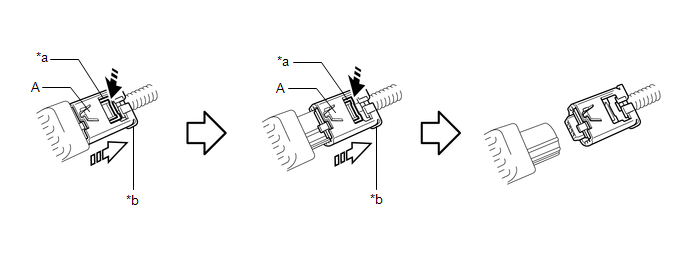

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)

*a	Verrouillage du boîtier blanc	*b	CPA jaune
	Pousser dans ce sens		faire coulisser dans ce sens

(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.

REMARQUE:

Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.

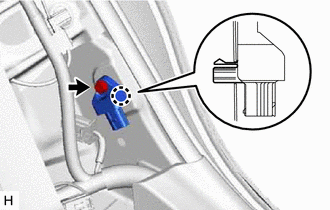

(d) Déposer le boulon et libérer la griffe pour déposer le capteur d'airbag latéral n° 2.

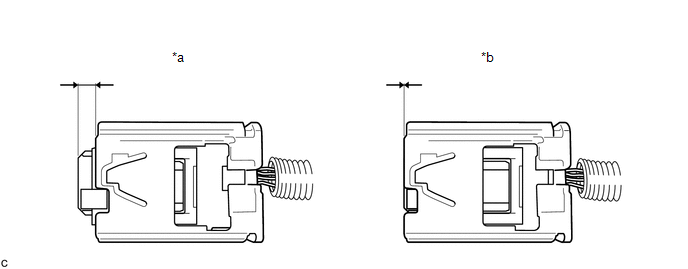

(e) S'assurer que la position du verrouillage de boîtier blanc est identique à celle indiquée sur le schéma.
