Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER LE CAPTEUR D'AIRBAG LATERAL N° 2

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

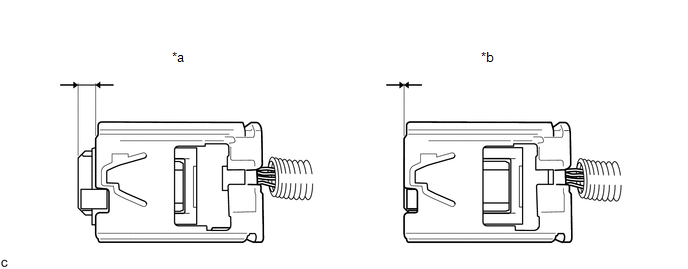

(c) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier blanc est comme indiquée sur le schéma.

(d) Engager la griffe et reposer le capteur d'airbag latéral n° 2 avec le boulon.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

REMARQUE:

• Si le capteur d'airbag latéral n° 2 a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, le remplacer par un élément neuf.
• Lors de la repose de capteur d'airbag latéral n° 2, s'assurer que le câblage SRS ne gêne pas ou n'est pas pincé entre d'autres pièces.
• S'assurer que la griffe de capteur d'airbag latéral n° 2 est correctement insérée dans l'orifice de carrosserie.

(e) Brancher le connecteur sur le capteur d'airbag latéral n° 2.

*a	Verrouillage du boîtier blanc	-	-
	Brancher dans ce sens	-	-

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

• S'assurer de brancher le connecteur jusqu'à ce qu'il soit verrouillé (lors du verrouillage, s'assurer qu'un déclic se fait entendre).
• Si le connecteur est verrouillé, le verrouillage du boîtier blanc coulissera. Ne pas maintenir le verrouillage du boîtier blanc ni la partie (A), car cela pourrait entraîner un mauvais branchement.

(f) S'assurer que les pièces posées du capteur d'airbag latéral n° 2 ne sont pas desserrées.

2. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

3. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE (pour sièges de type rabattable)

Cliquer ici

4. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE (pour siège de type rabattable)

5. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

6. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

7. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

8. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

9. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici

10. VERIFIER LE TEMOIN SRS

Cliquer ici
