PIECES CONSTITUTIVES

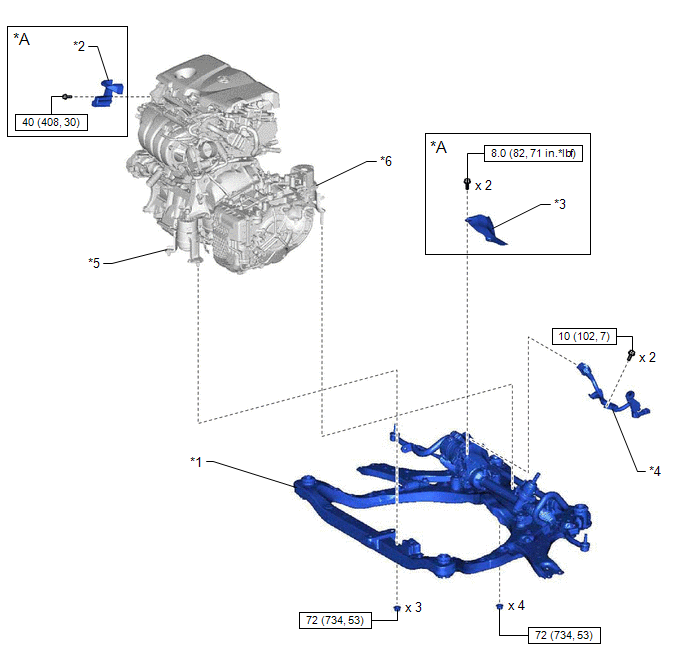

SCHEMA
|
*A | pour A25A-FKS |
- | - |
|
*1 | ENSEMBLE DE CADRE AVANT |
*2 | PROTECTION D'ALIMENTATION EN CARBURANT |
|
*3 | ISOLANT THERMIQUE DE MECANISME DE DIRECTION |
*4 | FAISCEAU DE CABLES |
|
*5 | SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
*6 | SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA
|
*1 | ENSEMBLE DE CADRE AVANT |
*2 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT GAUCHE N° 1 |
|
*3 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT DROIT N° 1 |
*4 | BARRE STABILISATRICE AVANT AVEC SUPPORT |
|
*5 | PATTE DE SUPPORT DE TUYAU D'ECHAPPEMENT N° 2 |
*6 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
|
*7 | BUTEE DE DOUILLE DE BRAS INFERIEUR AVANT |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*1 | ENSEMBLE DE CADRE AVANT |
*2 | COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION AVANT |
|
*3 | BUTEE DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION AVANT |
*4 | COUSSINET DE FIXATION ARRIERE DE CORPS DE TRAVERSE DE SUSPENSION AVANT |
|
*5 | COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION AVANT |
*6 | BUTEE DE FIXATION ARRIERE DE CORPS DE TRAVERSE DE SUSPENSION AVANT |
|
*7 | AMORTISSEUR DYNAMIQUE DE TRAVERSE DE SUSPENSION AVANT |
*8 | BOUCHON D'ORIFICE |
|
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
