Toyota Camry Manuel de réparation XV50 (2011–2019): Arrêt du signal AV (basse tension de la batterie) (B158F)

DESCRIPTION

Ce DTC est enregistré lorsqu'un signal audio ou vidéo est interrompu suite à l'entrée de la tension de la batterie dans l'ensemble d'autoradio et d'affichage qui chute provisoirement.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B158F

Arrêt du signal AV (basse tension de la batterie)

Un signal vidéo ou audio est interrompu lorsque la tension de batterie chute

  • Ensemble de récepteur de radio et d'affichage
  • Faisceau de câbles ou connecteur

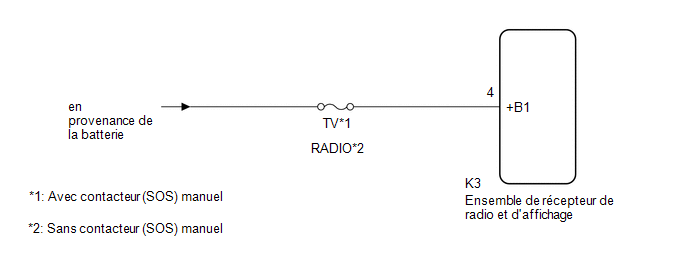

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT)

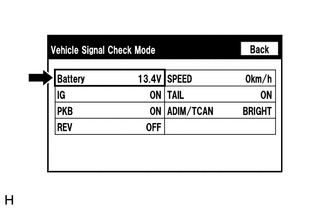

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement.

Cliquer ici

(b) Mesurer la tension de la batterie.

Tension standard:

11 à 14 V

CONSEIL:

Cet écran est actualisé à chaque seconde.

INCORRECT

PASSER AU POINT 3

OK

2.

VERIFIER DTC

(a) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

FIN

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE)

(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K3-4 (+B1) - Masse de carrosserie

En permanence

11 à 14 V

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
