DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ECM, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
La borne de la batterie est débranchée/rebranchée	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
		Système de sonar de détection de distance intelligent*4
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement
	Mémoriser l'angle mort de braquage	Système de moniteur de rétroviseur panoramique
Remplacement de l'ECM	Enregistrement du numéro d'identification du véhicule (VIN)	Le MIL s'allume
Remplacement de l'ECM	Enregistrement de l'ID de communication de l'ECU (système antidémarrage)	Fonction de démarrage du moteur	1 2
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM)	Réinitialiser la mémoire*3 Transférer le code de compensation de la boîte-pont Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage	Choc important au changement de vitesse Détérioration de l'efficacité du carburant	pour initialisation UB80E pour enregistrement UB80E
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM)	Réinitialiser la mémoire*3 Réinitialiser le code de compensation de la boîte-pont Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage		pour initialisation UB80E pour enregistrement UB80E
Remplacement de l'ECM*1	Enregistrement de code (système de clé intelligente (pour fonction de démarrage))	Système de verrouillage centralisé des portes à distance Système de clé intelligente (pour la fonction d'ouverture) Système de clé intelligente (pour fonction de démarrage) Fonction de verrouillage de direction
Remplacement de l'ECM*2	Enregistrement de code (système antidémarrage (sans système de clé intelligente))	Système de verrouillage centralisé des portes à distance Démarrage du moteur

*1: avec système de clé intelligente
*2: sans système de clé intelligente
*3: Lorsque l'ECM est remplacé par un élément neuf, la réinitialisation de la mémoire est inutile.
*4: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
Si l'ECM a subi un choc ou une chute, le remplacer.
Effectuer l'enregistrement du numéro d'identification du véhicule (VIN) lors du remplacement de l'ECM.
Cliquer ici

PROCEDURE

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

2. DEPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1

Cliquer ici

4. DEPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR

Cliquer ici

5. DEPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

Cliquer ici

6. DEPOSER L'ECM

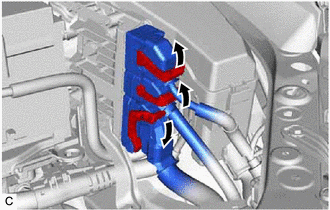

(a) Faire tourner les 3 leviers tout en enfonçant les verrouillages, et débrancher les 3 connecteurs d'ECM.

REMARQUE:

Après avoir débranché les connecteurs ECM, éviter tout contact entre les pièces de connexion des connecteurs et de la saleté, de l'eau ou tout autre corps étranger.

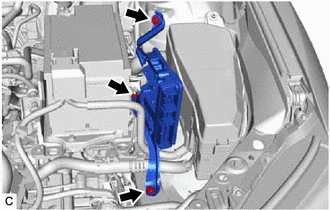

(b) Déposer les 2 boulons, l'écrou et l'ECM.

REMARQUE:

Si l'ECM a subi un choc ou une chute, le remplacer.

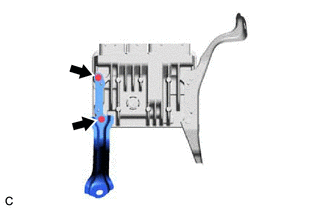

7. DEPOSER LE SUPPORT D'ECM N° 1

(a) Déposer les 2 vis et le support n° 1 de l'ECM de l'ECM.

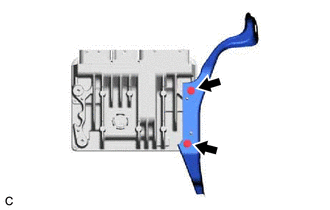

8. DEPOSER LE SUPPORT D'ECM N° 2

(a) Déposer les 2 vis et le support n° 2 de l'ECM de l'ECM.
