REPOSE
PROCEDURE
1. REPOSER LE CONDENSATEUR DE REGLAGE DE RADIO (pour désembueur de vitre)

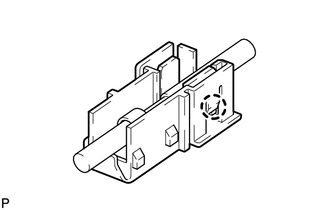

(a) Engager la griffe pour poser un cache de borne neuf sur le faisceau de câbles. REMARQUE:
|
|

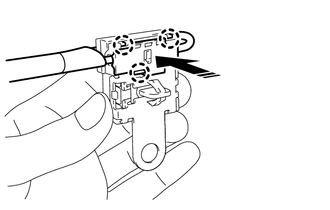

(b) Engager les 3 griffes pour reposer le cache de borne neuf avec le faisceau de câbles sur un condensateur neuf, comme indiqué sur le schéma.
![]() | Poser dans ce sens |
REMARQUE:
(c) Engager l'attache pour reposer provisoirement le condensateur de réglage de radio neuf avec le faisceau de câbles.
(d) Reposer le condensateur de réglage de radio neuf à l'aide du boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. REPOSER LE CONDENSATEUR DE REGLAGE DE RADIO (pour feu stop surélevé)

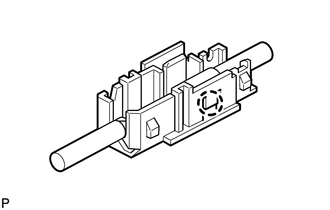

(a) Engager la griffe pour poser un cache de borne neuf sur le faisceau de câbles. REMARQUE:
CONSEIL: Procéder de la même manière pour l'autre cache de borne. |
|

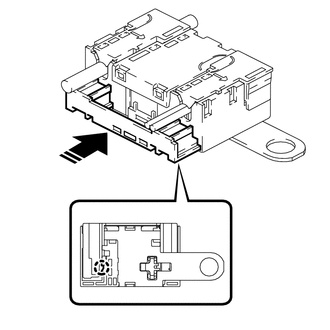

(b) Engager les 6 griffes pour reposer les 2 caches de borne neufs avec le faisceau de câbles sur un condensateur neuf, comme indiqué sur le schéma.
![]() | Poser dans ce sens |
REMARQUE:

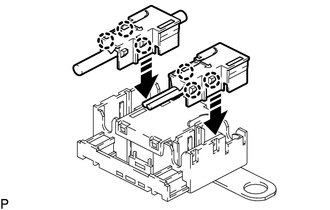

(c) Introduire le cache comme indiqué sur le schéma et engager la griffe.
![]() | Poser dans ce sens |
(d) Engager l'attache pour reposer provisoirement le condensateur de réglage de radio neuf avec le faisceau de câbles.
(e) Reposer le condensateur de réglage de radio neuf à l'aide du boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
3. REPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
5. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
6. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
8. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
9. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
10. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
11. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
12. VERIFIER LE TEMOIN SRS
Cliquer ici
